三相电表的接线方式有哪些
三相表怎样接线图示
本文通过文字加图示的方式简明介绍主流：智源光电表、威胜电表、科陆电表、林洋电表、华立电表、浩宁达电表、三星电表等电表如何在现场进行接线。
注意：电流线不能开路，有进必有出，否则在大电流的时候会产生几万甚至几十万伏的高压，导致人员伤亡、互感器爆炸等恶性事件。
三相电表接线方式图示：
三相三线电表也简称为高压表：一般电压回路前端电压互感器电压在10kV、35kV甚至更高的电压，电流回路前端电流互感器电流一般在几百A以上。
三相三线电表接线图智源光三相电表接线方式图示：

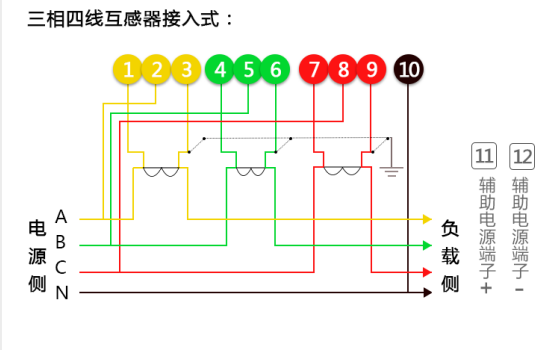

三相四线电表（220/380V）也简称为低压表：电压回路前端直接接在线路中未经过电压互感器，电流回路前端电流互感器电流一般在几百A以上。
三相四线电表接线图智源光原则：电流串接在相应相位的电流回路中，电表的内部直接通过电流的进线端子取电压。
端子1：电流A相进线 端子2：空 端子3：电流A相出线 端子4：电流B相进线 端子5：空 端子6：电流B相出线
端子7：电流C相进线 端子8：空 端子9：电流C相出线 端子10：零线
