怎么判别电路图的电压等级
什么是电路图电压等级，怎么查看？
电工图纸上是能够一眼看出电压的不同，下面就给咱们详细介绍一下。 直接电压标示 大部分的电工电气原理图中，电压等级是直接运用数字标明的，无论是220V，380V，仍是直流， 24V，12V，38V等，都会直接用数字标明给人以直观的感受。

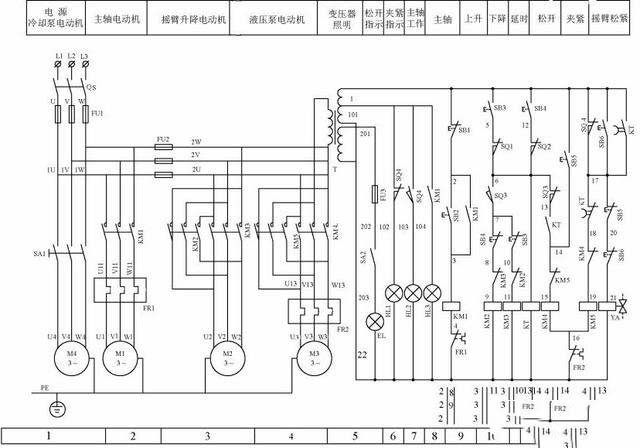

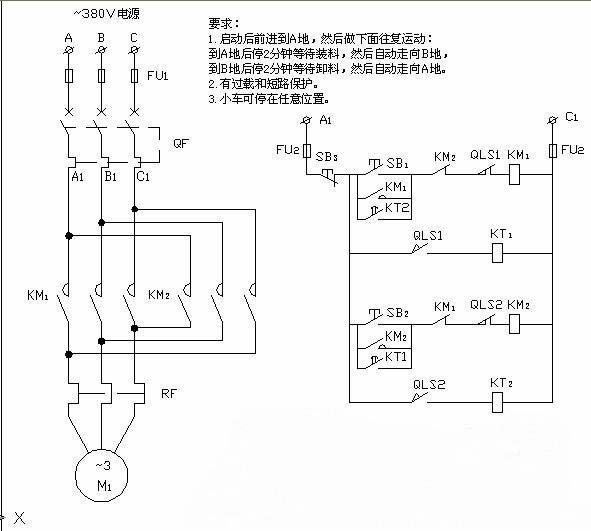

比方上面这张图来讲，在图纸上面标明380V电源，其中380V电源 运用字母标明 三相电源还能够运用字母来标明，假如在一个电气原理图中，咱们看到L1L2L3，那么这个原理图所 运用的供电就为三相电380V，假如电气原理图中所用的字母为LN两个字母，那么咱们就能判别出所 运用的电压为220V。 所以这种办法也是比较简单，有的三相电还会运用ABC3个字母来标明，可是咱们不能看到三根线， 就说它是三相电，由于有时候地线也是和火零线一同走下去的。
怎么判别电路图的电压等级

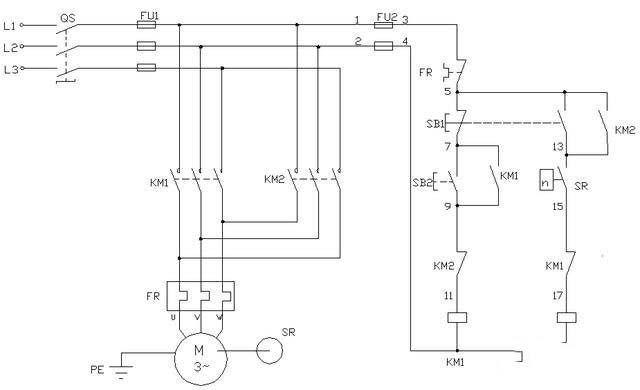

检查用电负载相数 还有一种办法就是检查负载，通过负载的相线数就能判别出电路图中电压等级，比方电路图中有一台 电动机，不清楚它的电压等级，可是检查有三根线进入，而且电动机的符号为3～，这就标明这是一 台三相电机。
假如电路中是一根线连接负载另一根线到另外一根回路中，这种状况咱们不能盲目判别，由于线电压 也是380V，只能多调查几个用电器或许负载来判别。
总归一张电路图中，咱们会有很多种办法来判别电路图的电压等级
