载波远程抄表预付费系统方案

4G抄表终端

三相载波表1

三相载波表3

三相载波表2

三相载波表N

移动基站

（工厂园区远程抄表及监控）

载波远程抄表

工业园区内多个用户分别安装有三相预付费电表，电表自带载波模块，电表和电表之间形成自组网状态，通过一个4G集中器将整个工业区电表数据上传到云平台，用户可通过电脑和手机查看用电情况，如果电表欠费，配套的远程抄表管理系统可设置自动或者手动远程断电。（一般工业园区因信号会干扰，因此一般不使用载波，常用方案为无线方案）

三相载波预付费电表1

三相载波预付费电表2

三相载波预付费电表3

三相载波预付费电表N

4G抄表终端

移动基站

单相载波预付费电表1

单相载波预付费电表2

单相载波预付费电表3

单相载波预付费电表N

公寓电表安装分散，电表抄表困难怎么办？

可采用载波远程集抄方案：使用智源光电表选配的载波模块，其中三相载波电表可用于公寓临街店铺、单相载波电表可用于楼上住户，搭配4G抄表终端与移动信号基站完成远程集抄系统组网，不限距离实现远程抄表，配套的远程集抄系统可以让用户使用电脑或手机查看用电数据，再也不用跑来跑去查看电表了，也不用花钱拉线改造，省时省力！

低层、少层公寓电表安装分散怎么办？

此方案（在没有干扰的情况下，载波表和表之间安装距离不超过200米），

载波表通过4G无线抄表终端与移动信号基站进行无线远程集抄数据传输，实现不限距离的远程抄表。

1楼

2楼

20楼

.N楼

JLEB2型远程抄表终端极限值可采集150只电表数据，在表计数量不多的情况下可以选用。

JLEB1-04A型远程抄表终端极限值可采集500只电表数据，通过4G上行可以与后台进行通讯完成远程抄表预付费系统的搭建。

载波采集器可以接入32个电表，正常高层楼房载波采集器点对点传输距离为10层楼。

DDZY1823单相表

载波采集器

JLEB1-04A集中器

高层、多层宿舍公寓电表集中安装怎么办？

适合于表计集中在楼层的电井房中，一般远程抄表预付费电表的总数大于100只。

电表可以直接通过RS485线载波采集器连接，载波采集器与集中器通过电力载波连接，远程抄表终端将数据上传到后台远程预付费系统主站的方式。

集抄方案优缺点分析

优点：远程预付费电表通过RS485与载波采集器连接，硬件设备成本较低，载波采集器通过电力线载波与集中器连接免去接线，成本低。

缺点：载波采集器在收到电力线干扰(电梯、电磁炉等），信号衰减会厉害，影响抄表成功率，一般高层电梯井，载波信号可以穿透10层左右楼板，如果非常高层，每个载波采集器又可以作为中继点使用，集中器可以安装在高层中间位置，尽量减少使用中继。

窄带载波抄表速度比较慢，适合于一天只抄1个数据点的情况，宽带载波抄表速度快，但硬件设备价格较高。

DDZY1823三相费控智能电能表（可内置载波模块）

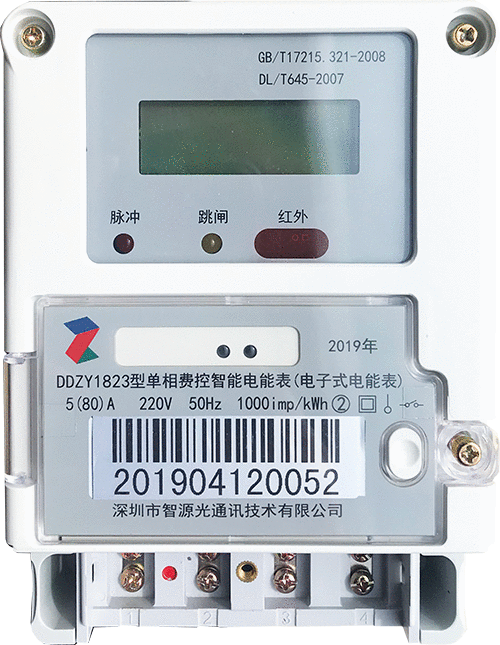

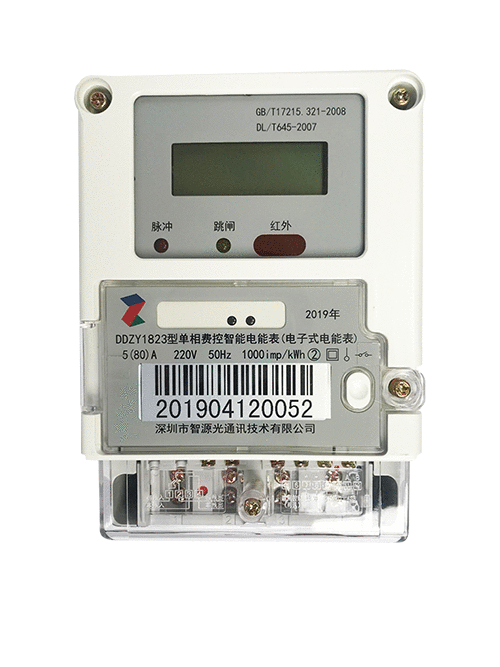

DDZY1823单相费控智能电能表（可内置载波模块）

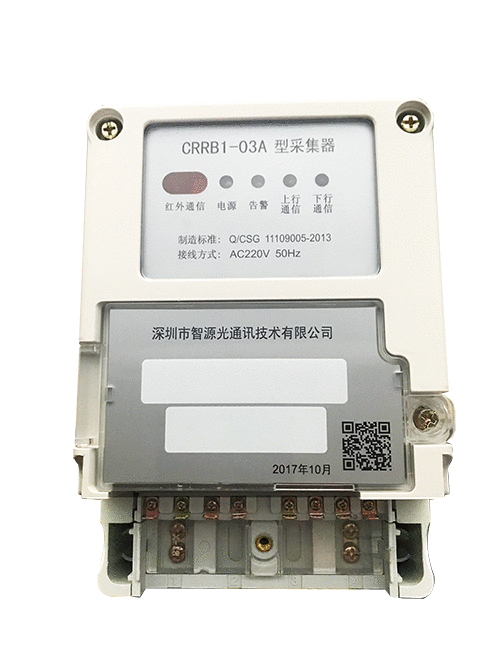

CRRB1-03A型载波采集器

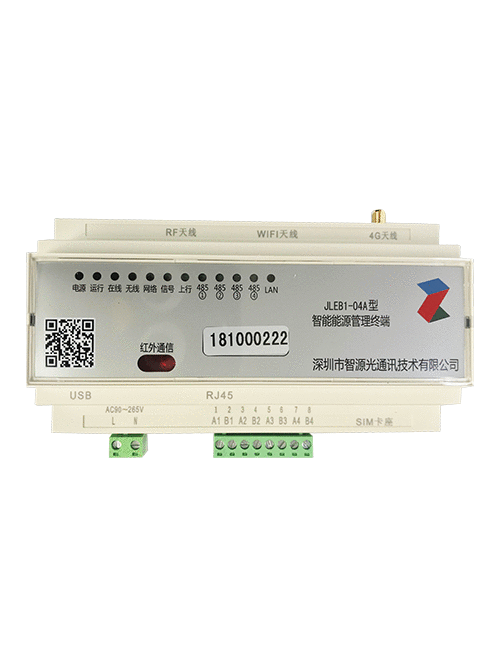

JLEB1-04A智能集中器

（内置上行4G模块，下行下行载波）

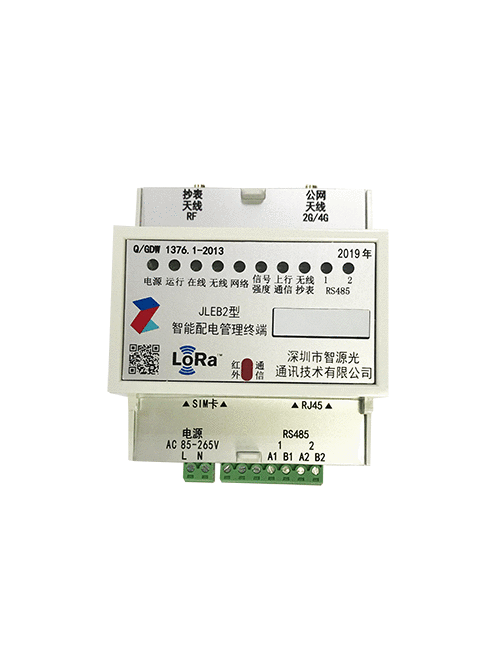

JLEB2智能集中器

（内置上行4G模块，下行载波）

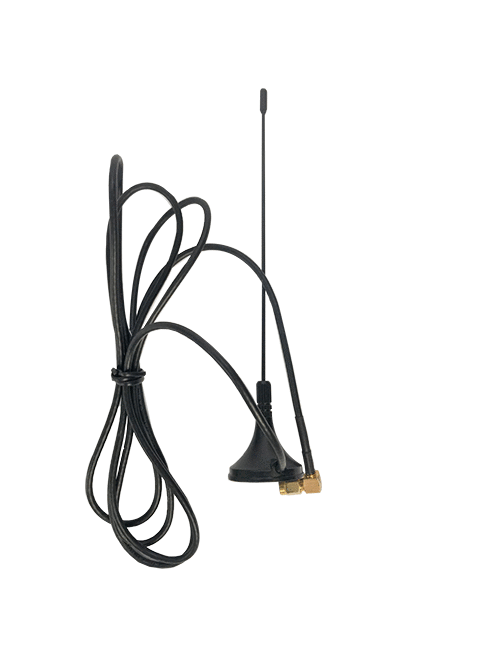

外置增益天线延长线

（信号稳定，多种延长尺寸可选或定制）

载波远程抄表方案可能需要用到的设备

载波单相表/载波单相预付费表/载波三相表/载波三相预付费表/4G集中器（4G远程抄表终端）

功能强大的后台多表集抄管理系统，支持远程对现场各类表的监控

智源光远程预付费抄表系统：支持水、电、气、热等各种仪器集中的抄表，可通过电脑端和手机端实现对数据的查询，并可微信、支付宝、银联终端、手机APP进行缴费等。系统支持远程停送电电表（拉合闸电表），并支持远程允许送电，本地按键送电等功能。预付费抄表系统有效的解决物业公司各种难题，提高了工作效率。

会循环对水电气热表抄读，成功抄读电表会记录抄表时间，并自动计算用户是否欠费。考虑数据安全性，对于缴费信息，需甲方通过其他方式再记录防止软件错误或人为破坏导致财务损失。

手机与电脑同步操作，用户可在手机微信公众号上直接查询用能情况、欠费可自动缴费，自动合闸。免除因管理中心无人留守时的缴费等待，减少客诉。

4.我们怎样收电费？如果通过移动支付的话，租户缴费是直接到谁账上？

3.远程抄表系统中我们需要买服务器吗？

2.你们的电表计量精准吗？

1.你们的远程预付费系统可以在哪些场景使用？

有两种收费方案，第一种是人工收费，用户将钱交给收费员，收费员将金额输入电脑系统即完成了缴费过程，系统会打印单据和分类记账。

第二种收费方式是微信缴费。物业公司开通微信公众号，租户可自己在手机端微信公众号查询缴费，钱直接实时的划到了物业公司的微信账户，中间不经过任何环节。

可以按照实际情况选择，如果数据量不是特别大，不具备管理条件，可以不购买，直接使用我公司提供的阿里云云台服务器，相较于个人购置服务器在成本上节约了许多，且还有专人专管负责数据线上维护。

我们的电表生产严格按照国家电网、南方电网的技术标准。满足DL/T645-2007;GB/T17215.321-2008;GB/T17215.323-2008

等通信规约。并通过国家认可检测中心的实际检测。高标准、严要求、规范生产，请您大可放心。

小区物业、学校部队、市场商场、出租房公寓、写字楼，工业园区、别墅区等等。
