电流互感器变比是怎么回事？
很多普通用户都不明白互感器变比是什么意思？更不懂经过互感器接入式的电表度数要怎么看？
现在小智为大家简要介绍一下这其中的关系。
1.首先我们先介绍一下什么是电流互感器？
电流互感器原理是依据电磁感应原理。它的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
2.电表为什么要经过电流互感器后接入？
在实际使用中，额定电流不超过80A的话我们一般采用的是直接接入式电能表。不经过电流互感器。但是在测量电流为较大的电流时，每个仪表不可能接在实际值很大的导线或母线上（线路上的电压都比较高如果直接测量是非常危险的），所以要通过互感器将其转换为数值较小的二次值，在通过变比来反映一次的实际值。安装电流互感器就起到变流和电气隔离作用。电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表。是获取电气一次回路电流信息的传感器，便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A）。
3.什么是互感器变比？
我们常说的互感器变比就是指的电流互感器的电流比。也就是一次电流除以二次电流的变比数。(一次绕组与二次绕组之间的电流比)。例如被测电流为300A，互感器输出电流为5A。
变流比为就是300/5=60。
4. 经互感器接入式的电表怎么看度数？

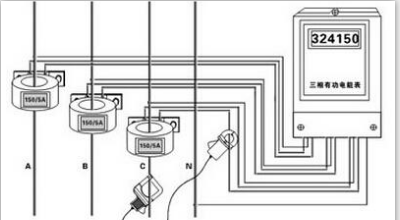

三相四线制（L1. L2. L3. N)电能表是把三相分别用的电量，累加在一起显示在电表上（L1+L2+L3=显示电量），也就是度数。
因为L1. L2. L3 中的的每一根相线，都没有直接接入电表，而是分别在每一根相线上穿了一个互感器，由互感器接入的电表，所以 ，每一个互感器就是代表三根相线中的其中一根相线（火线，L)，互感器上标注的电流比乘以电表所显示的度数，等于实际用电度数。
例如电表度数显示为205度，互感器变比为300：5，即电流比为60.
那么实际用电量即为205*60=12300度
5. 电流互感器选配过大或者过小对计量精度有影响吗？
①电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，只要实际电路不低于电度表的“起始” 电流值，计量精度就不受影响的。
例如：实际的额定电流约 45 A 选择常用的 150 / 5 电流互感器，倍率是 30 倍。当满载时（45 A），二次电流为 45 A ÷ 30 倍 ＝ 1.5 A ，计量还是准确的。
②电流互感器的一次额定电流选择过小，则大电流时容易造成电流互感器的铁芯磁饱和，而使计量误差增大，也容易产生较大的热量。
例如：实际的额定电流约 200 A 选择常用的 150 / 5 电流互感器，就属于过载运行了，满载时容易造成电流互感器的铁芯磁饱和，计量误差增大，也容易产生较大的热量。
③电流互感器在测量电流所出现的误差，它是由于实际电流比与额定电流比不相等造成的。假如在原线路上更换互感器变比的话，原来的互感器为200：5，后来的互感器为100：5，如果线路的实际电流不超过100A，那么对于电度表计量是没有影响的。反之就是有影响的。
6.电流互感器精度影响计量吗？
按照《JJG313-2010测量用电流互感器检定规程》及《JJG314-2010测量用电压互感器检定规程》规定。0.2级电压互感器和电流互感器在50Hz，额定电压或额定电流下，其最大比差（比例误差，也称赋值误差）小于0.2%，角差（相位误差）小于10′。
只要在标准范围内都是正常的。误差范围体现在精度上，精度等级， 也就是允许存在误差的级别，该数字越大，代表的误差就越大。标准精度为0.5级，那么说明误差在“正负0.5”之内都是合格的，也是国家标准允许的范围值。
计量用电流互感器常用精度有两个，分别是0.2S和0.5级。代表误差在+-2%和+-0.5之内都是合格的。目前作为电费结算的依据。
采用满足国家标准生规厂家生产的计量用互感器，可以正确实用。精度没有问题的。
