单相电表怎么接线 单相电表接法图解
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动……单相电度表共有5个接线端子，广东、广州、佛山、东莞、中山水电表抄表其中有两个端子在表的内部用连片短接，所以，智能远程抄表系统单相电度表的外接端子只有4个，即1、2、3、4号端子。电表远程抄表系统由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。

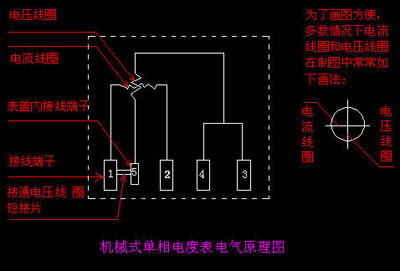

家用电表接线原理图如下：
直接接入法：
工厂远程水电表无线抄表如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，远程集中抄表系统那么就采用直接接入法。
单相电度表共有四个接线端子，从左至右按1、2、3、4编号,广州写字楼水电表集中抄表方案。
接线一般有两种一般是1、3接进线，远程智能抄表系统2、4接出线；智能电表远程抄表另一种是按1、2接进线，3、4接出线。远程抄表无论何种接法，远程抄表管理系统相线（火线）必须接入电表的电流线圈的端子。远程智能电表抄表系统由于有些电表的接线特殊，电表远程抄表具体的接线方法需要参照接线端子盖板上的接线图去接。
经互感器接入法：
在用单相电度表测量大电流的单相电路的用电量时，远程抄表电表应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：

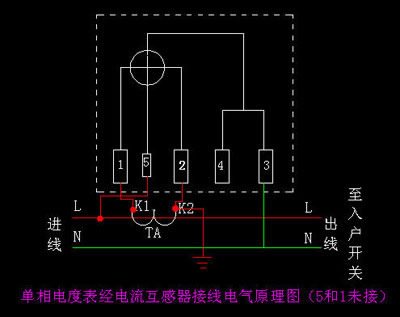

（1）单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。

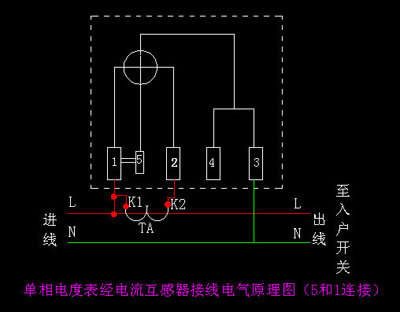

（2）单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，远程抄表系统所以互感器的K2端子应该接地。远程智能抄表同时，电压线圈应该接于电源两端。
以上就是电表的接法，以及家用电表接线图。
