公寓远程预自动抄表、预付费(可选)方案1

无线水表+中继+无线电表+RS485电表+采集器+集中器

公寓远程预自动抄表、预付费(可选)方案1
    马上咨询

    公寓远程预自动抄表预付费(可选)方案


    【项目需求】

    1.水、电一体远程自动抄表、预付费(可选)。


    【方案名称】水电一体自动抄表方案

    【方案介绍】

    架构网络与平台以实现数据采集、存储、统计、分析、发布及安全管理,建立可靠、高效的远程自动抄表系统

    【功能介绍】
    1.系统管理:用户根据用户账号及密码登陆、退出系统,进行功能操作。
    2.用户管理:对系统内用户建档,远程对用户进行新建、查询、删除、修改等操作。针对用水用户,对系统内用户建档,使其纳入自动抄表管理中。
    3.抄表管理:系统可定时和随时抄录数据。可以抄读用户水、电使用当前、月冻结数据。
    4. 用电数据报表分析:开户查询、购电查询、历史购电记录查询。系统采集回来或人工实时抄读的历史水电数据查询。
    5.采集服务:定时采集(定时巡测)、随机采集、事件响应。
    6.可实现远程停送电(可选)

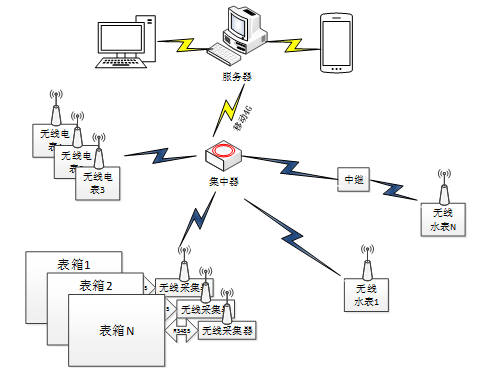

    【总体架构】


    A、主站系统与集中器之间采用4G联接方式。

    B、采集器与集中器之间采用短距离无线方式传输。

    C、有表箱的电表通过RS485与采集器连接后通过无线与集中器连接;

    D、4P导轨表通过无线方式与集中器连接;

    E、无线水表直接通过无线与集中器连接或通过无线中继与集中器连接。

    集中器与后台之间采用4G传输,后台管理平台汇总数据并进行处理。

    备注:本方案中冷水表采集微功率无线方式通信,水表通信规约为DL/T 645。

    【方案设计原则】

    1、实时性:抄表数据返回时长小于10秒、数据保存响应时长小于0.5秒;

    2、可靠性:系统服务程序自动运行机制,服务器断电服务器关机重启后能马上恢复系统运行;

    3、扩展性:系统进行模块化设计,扩展业务不影响原有业务正常运作。提供外部数据接口,作为外部系统扩展;

    4、可维护性:提供自动升级程序,保证便于程序更新;

    5、界面友好性:充分结合用户的需求,以及利用美工对界面进行设计。使用户界面美观,易用。

    【方案特点】

    1.满足二表合一远程自动抄表需求,实时数据采集自动传输、水电统一抄收。

    2.采用LORA无线方式转输,可靠性强。

    3.免除布管拉线,不破坏原有建筑,方便工程安装。

    4.水表采用无线方式传输,方便工程安装,免除布管拉线,不破坏原有建筑,方便工程安装。

    5.关联打印机设备,实现数据打印需求。

    6.数据导出功能,方便存储管理。

    7.易管理免维护。电表只需具有485通讯接口即可,低成本、易采购、易更换。
