继电器延緩动作电路的原理是什么？
如果把电容C并联在线圈两头，就成为图1的电路，开关闭合时充电电流在R上构成压降，使线圈两 端电压增长较慢，吸合时刻就会延伸。相同，在开关断开时，电容C的放电和被感应电势反向充 电，又会使开释时刻延伸。

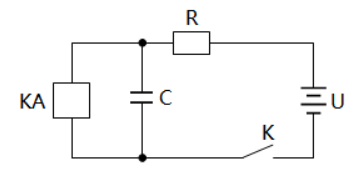

图1 继电器推迟动作电路
若只希望延伸开释时刻，可利用图2的电路。电源接通时二极管D处于截止状态，不起作用。但当开 关K断开时，线圈里的感应电势将经过二极管构成电流，使铁芯里的磁通衰减缓慢，开释动作就推 迟了。

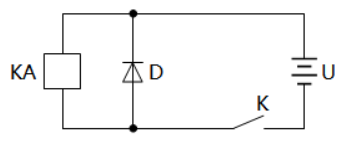

图2 继电器推迟动作电路(二极管)
图2电路比图1占用空间小，但只推迟开释时刻，对吸合时刻无影响。 某些继电器的铁心上带有两个线圈。例如电话继电器就是如此。其中主线圈用于产生磁通，辅助线 圈的两头若经过二极管短接，就能延伸动作时刻，根据二极管的连接方向，可所以缓吸或缓放。 适当地运用以上方法可以把动作时刻推迟5-10倍，如果用晶体管延时电路，当然能延伸更多，但那 已是时刻继电器的使用问题了。注意：延緩动作电路只限于用在直流继电器上。
