电子式三相电能表电源端子接线图
电子式三相电能表电源端子接线图
智能电表的接线方法是什么？智能电表接线图是什么？

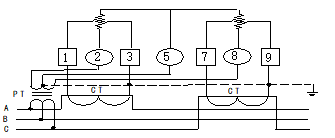

三相三线经电压、电流或万用电压、
电流互感器接入式电能表接线图

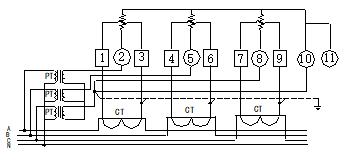

三相四线经电压、电流互感器或万用电压、
电流互感器接入式电能表接线图

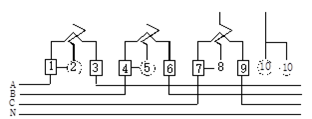

三相四线直接接入式电能表接线图
三相四线电子式电能表通过互感器连接的接线图如下： 不用互感器时，表的接线柱2、5、8、分别接A、B、C三相进线，10接零线进线，3、6、9分别为三相A、B、C的出线，11为零线的出线。 不用互感器时，表的接线柱2、5、8、分别接A、B、C三相进线，10接零线进线，3、6、9分别为三相A、B、C的出线，11为零线的出线。
