什么是新一代智能电表？为什么用了智能电表，感觉电费交更多了？

智能电表主要是由电子元器件构成，其作业原理是经过对用户供电电压和电流的实时采样，选用专用的电能 表集成电路，对采样电压和电流信号进行处理，转换成与电能成正比的脉冲输出，最后经过单片机进行处理、控 制，把脉冲显示为用电量并输出。通常把智能电表计量一度电时A/D转换器所宣布的脉冲个数称之为脉冲常数，对 于智能电能表来说，这是一个重要的常数，因为A/D转换器在单位时间内所宣布脉冲个数的多少，将直接决定着该 表计量的准确度。

点击添加图片描述（最多60个字）

现在智能电表大多数选用一户一个A/D转换器的规划原则，但也有些厂家生产的多用户会集式智能电表选用多 户共用一个A/D转换器，这样对电能的计量只能选用分时排队进行，会形成计量准确度的下降。 智能电表的采样方法 当前电子式电能表对用户用电采样方法主要有两种方法，一种是用互感器采样，一种是直接采样。

点击添加图片描述（最多60个字）

选用互感器采样是用电压互感器和电流互感器别离采集用户的电压信号和电流信号;而直接采样是用热稳定性 高的电阻分压网络来获得电压信号，用电阻温度系数小的锰铜片进行电流直接采样。 选用互感器采样，在启动电流、线性规模、功耗和精度等方面都不如直接采样，尤其是当电流值很小的时 候。互感器采样的优点是抗干扰性较强，线路简略，成本比较低。例如，当额定电流为20A的时分，直接采样的启 动电流为20mA，互感器采样的启动电流为40mA。又比如，选用专用的锰铜片经行直接电流采样的全电子电能表 差错可调整到+0.5%,而选用电流互感器采样，若不采纳补偿措施，互感器自身差错可能超过5%。

点击添加图片描述（最多60个字）

智能电表的抄表计划 ：

电度表作为电费收取的计量依据,涉及到抄表,从现行技能来看主要有IC卡式,远传抄表式。 IC卡电表收费体系的本钱较低、牢靠性高、使用寿命长。IC卡是用硅片(EEPROM)来存储信息的,一张IC卡至少 也能够使用10年以上。IC卡电表收费体系安全性高,不易拷贝,收费正确,不易犯错。它具有很强的加密性。选用IC卡电表收费体系可进步居民用电收费的办理水平,确保电力部分能及时收到电费(用户不继续买电,将被断电)。IC卡 表的体系功用包含预收费功用,报警功用,断电功用,显示功用和加密功用。 IC卡表的整个收费体系包含主机,IC卡电表和IC卡三部分。IC卡电表收费体系,完成了用电收费电子化,技能成 熟牢靠。所以,IC卡收费体系在我国得到了较大规模的推行。但是,从体系的视点来看,因为用户终端与体系主机并 没有直接lian系,只有在用户持卡交费时才能了解到用户状况,信息反馈滞后,能够讲,用户终端依然与整个网络脱节。 从经济视点来看电力部分先收费后送电不符合经济政策,能够说在一定程序上侵犯了用户的利益,所以现在有很多城 市现已原则上不再批阅新的IC卡表项目,从长远来看,IC卡收费体系只能作为一种过渡性产品。

点击添加图片描述（最多60个字）

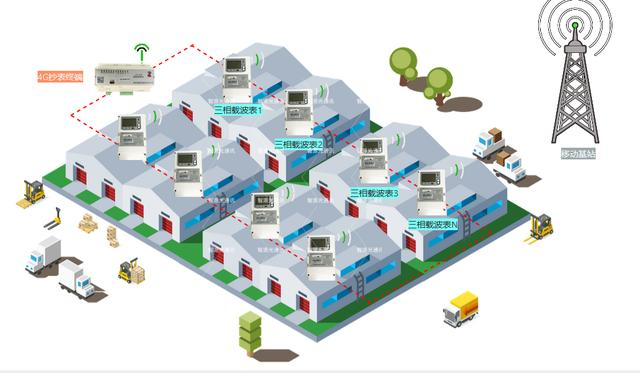

远程自动抄表体系完成用电数据的主动抄收,可杜尽人工操作的全部坏处。用户的用电数据可直接进进用电营 业的核算机办理体系,用电办理职工可随时监视用电状况,发现题目(如毛病、窃电等)及时处理。线损状况直接影响 着供电部分的经济效益,曾经不论人工抄读仍是IC卡表都无法正确计量线损状况,找到线损原因也很困难,而选用远 传抄表后能够几乎同时获得总表读数和分表总读数,随时掌握线损状况,并较轻易地分析线损原因以便加以处理。随 着形势的开展,居民在银行开设个人账户,营业核算机办理体系与银行联网,完成数据的主动抄收、处理、银行转账 交费等全套操作,可真正完成用电办理的主动化。现在国内的远传抄表体系主要有485总线和载波抄表两种方法,载 波集抄体系是利用专用芯片对用电数据进行调制解调,经过电力线进行通讯以完成会集抄表。

点击添加图片描述（最多60个字）

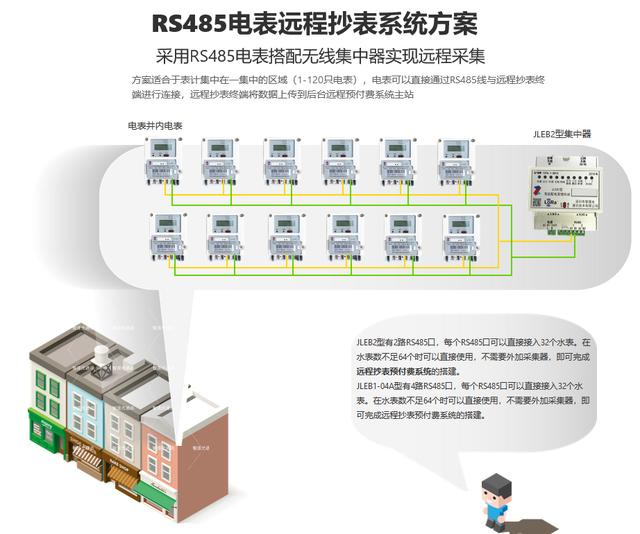

485总线方法的数据 传输牢靠性高,且造价较低,缺点是需布线,装置较杂乱,别的拉线易被人为损坏,特别是现在很多小区不容许拉明线, 使这种总线方法难于施工。现在选用较多的计划是用户终端到数据会集器选用电力线载波通讯,数据会集器到上位 机用专用dian话线。当然,依据小区的不同状况,也有很多采纳485总线与电力载波合作使用的计划。 因为全电子式智能电表的用电量数据现已数字化，能够很方便地与各种数据收集传送电路合作组成主动计量 计费地体系，是现行家用电表的换代产品，该类产品的很多使用将节省供电部分很多的抄表核算作业，并能及 时收回电费，即先付费后用电，具有巨大的经济效益和社会效益。这样的智能电表有两种常见的抄表计划：总线 制会集抄表和电力载波会集抄表。都是远程抄表。

点击添加图片描述（最多60个字）

总线制会集抄表：电表部分选用智能电表，各户智能电表信号线并接在一根总线上，总线连接到楼下转接 器，各楼转接器与小区的会集器相连，由会集器会集供电。 电力载波抄表：直接利用现有低压输电线路进行数据传输的会集抄表体系，省去了铺线工程，优势显着。 该体系是集微电子技能、通讯技能和核算机技能于一体的高新产品，具有高牢靠且装置简略等显著特色，广 泛适用于城市及农村的电表、气表抄收、计费和监控。但因为电力线是给用电设备传送电能的，而不是用来传送 数据的，所以电力线对数据传输有许多限制：

(1)配电变压器对电力载波信号有隔绝作用，所以电力载波信号只能 在一个配电变压器区域规模内传送;

(2)不同信号耦合方法对电力载波信号丢失不同;

(3)电力线存在自身固有的脉冲 干扰。别的电力线上的高削减、高噪声、高变形，使电力线成为一个不理想的通讯前言，但因为现代通讯技能的 开展，使电力线载波通讯成为可能，其中数据信号的信噪比决定传输距离的远近。

点击添加图片描述（最多60个字）

电力线载波通讯的关键便是选 用一个功用强大的电力线载波专用Modem芯片。 智能电表的作业特色 智能电表不只选用了电子集成电路的规划，再加上具有远传通讯功用，能够与电脑联网并选用软件进行控 制，因而与感应式电表相比，智能电表不论在性能仍是操作功用上都具有很大的优势。

1、功耗：因为智能电表选用电子元件规划方法，因而一般每块表的功耗仅有0·6w~0·7w左右，关于多用户集 中式的智能电表，其平均到每户的功率则更小。而一般每只感应式电表的功耗为1·7w左右。

 2、精度：就表的差错规模而言，2·0级电子式电能表在5%~400%标定电流规模内丈量的差错为±2%,并且目 前普遍应用的都是准确等级为 1·0 级，差错更小。感应式电表的差错规模则为+0·86%~-5·7%,并且因为机械磨损 这种无法战胜的缺点，导致感应式电能表越走越慢，最终差错越来越大。国家电网曾对感应式电表进行抽查，结 果发现50%以上的感应式电表在用了5年以后，其差错就超过了允许的规模。

点击添加图片描述（最多60个字）

3、过载、工频规模：智能电表的过载倍数一般能到达6~8倍，有较宽的量程。现在8~10倍率的表成正为越来 越多用户的挑选，有的乃至能够到达20倍率的宽量程。作业频率也较宽，在40HZ~1000HZ规模。而感应式电表的 过载倍数一般仅为4倍，且作业频率规模仅为45~55HZ之间。

4、功用：智能电表因为选用了电子表技能，能够经过相关的通讯协议与核算机进行联网，经过编程软件完成 对硬件的操控办理。因而智能电表不仅有体积小的特色，还具有了远传操控、复费率、识别恶性负载、反窃电、 预付费用电等功用，并且能够经过对操控软件中不同参数的修改，来满意对操控功用的不同要求，而这些功用对 于传统的感应式电表来说都是很难或不可能完成的。
