移动2G+4G地下室停车场手机信号放大器

一、产品概述

本产品具有双向无线转发蜂窝网络通信信号，有效扩展覆盖范围和填补通信覆盖盲区的功能。在不干扰基站的前提下，充分放大工作频带内的载频信号，抑制干扰，为用户提供稳定、可靠的信号，使用户享受高质量的通话和通信服务。

本产品主要用于室内小区域信号覆盖。其广泛地应用于、停车场、商务中心、密闭的配电房、车船等。

二、产品功能与特性

● 施主、重发天线隔离度检测；

● 增益自动调节（AGC）范围大；

● 高速数字ALC；

● 输出功率指示；

● 设备无用户通话时自动休眠；

● 设备自激时上行自动关断；

● 独有的设备上行静噪功能，决不干扰基站；

● 上下行增益自动平衡；

● 尺寸小、重量轻、外型美观、增益高、功耗低；

● 具有不同的输出功率等级，满足不同的覆盖要求；

● 设备低噪声放大，提高话音质量，减少掉话；

● 采用双铝外壳屏蔽设计，大大提高了抗干扰能力；

● 安装开通方便。

●设备自身有信号检测模块，数据通过液晶显示；

●外观显示1：为方便查看现场通信情况以及设备工作状态，设备具有信号指示灯，同时配置大屏液晶显示，显示输入、输出信号强度值及工作状态等。监视并显示主机的下行输出功率精确到1dBm，监视并显示终端信号上传到直放站后，转发到基站的信号强度，精确到1dBm，监视并显示主机安装出错，带自激告警，率精确到1dBm。

●外观显示2：有液晶显示设备工作状态、室内各基站信号频率信息及强度，并具备故障告警显示功能。

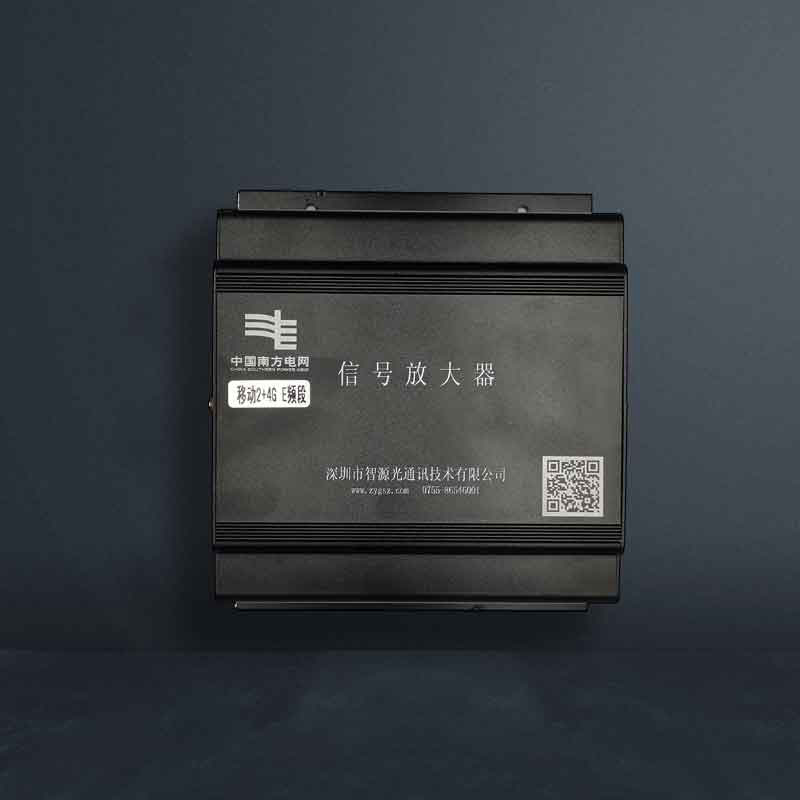

三、产品图片

四、技术指标（可根据客户需求进行其他规格定制）

本手册设备主要应用于电网设备信号增强，为防止信号干扰，特采用低功率版本设备,如现场特殊情况需增强功率，我公司本项目产品增益可到73dBm，其他规格也可根据要求进行定制。（备注：现场并不是功率越大越好）

五、产品使用

1、使用注意事项

在安装和操作本公司信号增强器前，任何涉及到安装、操作和维护的人员请务必仔细阅读，并认真遵守下列安全事项：

●信号增强器是用来无线转发，双向放大基站前、反向链路信号，扩展移动通信信号覆盖范围、填补移动通信的覆盖盲区的。正常使用不会损坏基站，但信号增强器在扩大基站信号覆盖范围的同时，其上行输出噪声电平也可能会影响基站灵敏度，工程设计中应综合考虑。

●为保证设备的正常运行，在设备上电时，严禁设备的BS或MS端口开路（即

端口未连接天线）就给设备上电加信号。要求接入设备的负载（如天线等）的驻波比≤1.5，否则长期使用也会导致设备内部功放的损毁。

●供电：电源适配器交流输入端采用交流AC220V供电。请确认：公共电网的交流电源额定电压范围为AC100V～240V，额定频率范围为50/60Hz。

●防电击：不允许带电操作，以防电击。

●防雷击：置于室外的施主天线必须有可靠的避雷装置，天线支架必须装有避雷针。

●重新调整施主、重发天线位置前，必须要先断开设备电源。

●在接入射频信号时，务必先确认输入的信号功率不能大于设备的最大输入功率。否则会使设备不能正常工作，甚至损坏电路。

●信号增强器表面的标识、指示灯必须保持清洁，能被识别。

●如出现无法解决的问题，请及时与本公司售后联系。严禁自行拆开信号增强器和电源适配器等配件。

2、产品构成

本产品主要由信号增强器主机、电源适配器、施主天线和重发天线组成。各部件如下图所示：

图5-1：主机

 图5-2：电源适配器

 图5-4：平板天线

3、工作原理

如图5-5所示：施主天线（接至BS端口，置于室外）接收到的基站下行信号进入设备后，经模块由双工器滤波进入低噪声放大器，再由下行功率放大，经过双工器滤波，最后由重发天线（接至MS端）进行室内覆盖。

同样室内手机发射的上行信号，经重发天线接收后，送至设备中，经模块由双工器分离后低噪放放大，再由上行功率放大，经双工器滤波，最后由施主天线传回基站。

图:5-5

4、指示灯状态说明

5、安装

（1）、安装说明

●本信号增强器专用于室内覆盖，空气湿度和温度的变化可能影响信号增强器可靠性。所以信号增强器安装应考虑温度、湿度、防尘、干扰源、电源、空间要求等。

●为保证有效接收基站信号，施主天线与基站之间应满足视距传播，接收点接收场强应不小于-80dBm。

●最佳站址选择应保证收发天线的隔离度大于开通最大增益10dB以上。如不满

足要求，系统进入自我调整状态，当指示灯将产生告警，自动切断信号。

●禁止两天线视距10米内开启设备，否则设备工作将不正常。

●施主天线末端应指向信源。

●设备上电后的1分钟内，不可在附近使用与安装的信号增强器同频、同制式的手机拨打电话。

●电源尽可能就近接入。

●有充分的空间，以保持直放站周围空气畅通，散热良好。安装墙体应选择牢固的实心墙体，应保证承重不小于直放站重量。本直放站本身体积小、重量轻，安装空间要求很低。

●信号增强器射频信号接器应可靠旋紧。

●信号增强器主机DC 5V供电，配有100V~240V转+5V的电源适配器。

（2）、安装调试

本产品适合平放或挂壁安装。

㈠挂壁安装：将配带的塑料膨胀管固定于墙体

㈡平放：

            产品可以平放在一个比较固定的平台上，如室内空调机、隔离板等。

㈢信号增强器的MS端连接重发天线（橡皮天线），BS端连接到带SMA头的电缆至施主天线（八木天线）。两天线根据实际空间初步调整距离、方向和角度。

㈣使用配带的螺钉，将信号增强器和重发天线固定在墙体上。

㈤就近将电源适配器接上交流电源，并将其输出DC头插入信号增强器的电源插座。设备开启后，将进入初始化阶段（即检测施主、重发天线的隔离度、AGC），调整施主天线，使设备工作指示灯指示高功率状态，此时设备的运行效果最好。

设备自动根据天线隔离度调整增益，当出现自激或过功率告警，设备会自动切断信号，并在24小时后重启设备。出现三次自激或过功率告警，系统将永远关闭，确保不干扰外网。此时，给设备重新上电，方可启动设备。

六、液晶显示说明

6.1、

外天线处接收到的信号强度指示：-50dBm~ -75dBm满格，每衰减-2dBm减少一格。

6.2、电源电压正常范围：4.7~6.6V，温度：为设备内部温度，范围25℃~65℃。

6.3、信号强度:正常范围-50dBm~-92dBm。

-50dBm~-75dBm信号强；-75dBm~-84dBm信号一般；

-85dBm~-92dBm信号弱；-93dBm及以下为信号微弱或无信号；

低于-85dBm~-93dBm及以下时一般应调整室外天线。

 6.4、GSM和LTE下面数值：MHz为当前室内信号的频段，dBm为室内信号强度，每个制式显示6个信号值。

   dBm值参照第3条说明，注意：当检测到的信号强度为-10dBm~ -36dBm时为信号过强，需调整室内天线远离主机。

七、日常维护

信号增强器开通后，无须专人维护，但常规性检查建议定期进行。

●测量天馈系统的驻波比是否正常，查看天线方向、位置有无变化，射频电缆接头密封是否牢靠；

●检查主机和电源是否受潮；

●定期检查设备的工作状态，指示灯状态；

●测量主机供电电压、直流电源输出电压；

●检查系统的覆盖效果能否达到初期效果。

八、常见故障及解决方法

故障001：主机电源指示灯未亮

原因：① 电源适配器连接交流插座松动。

      ② 电源适配器直流输出端与主机电源插座没可靠连接。

解决：① 重新插好电源适配器。

      ② 重新插好DC电源连接头。

故障002：调整天线后设备仍然自激告警

原因：① 射频电缆接头松动。

② 接收天线损坏。

解决：① 检查射频电缆接头是否松动，将其旋紧，安装牢固。

② 检查接收天线是否损坏，必要时需进行更换。

故障003：指示灯正常，但信号强度无变化

原因：① 重发天线损坏。

② 重发天线接口未与直放站重发输出接口安装牢固。

解决：① 检查接收天线是否损坏，必要时需进行更换。

② 检查射频连接器是否松动，将其旋紧，安装牢固。

九、附录：配件清单

附：现场安装示例

一、用测试手机检测相关信号情况

1、测试电房内信号

具体如下：关闭电房门，在终端天线旁边按手机向下键切换到屏幕01-03

屏幕显示内容如下

一般来说第3列数字（73 66 75列）都超过85或无显示

如果85以内应该是终端问题

2、使用手机在室外就近寻找信号源

具体如下：按手机向下键切换到屏幕01-03

屏幕显示内容如下

三行代表最近的3个所使用的基站，

其中第1个    590  38-73  40     就代表目前所使用的最好的信号源

590 代表基站  GSM900的范围是890-909MHz，LTE1800的范围是1880MHz-1920MHz

38和40只看差值，差值越小越好，差值不要超过10

73代表信号强度 信号强度越小越好，最好为50，超过90信号很差，最好不超过80

二、现场安装

1、按图将室外天线接入检测天线口，室内天线可以不接，此时可将室外天线的线缆直接铺在地上，不要固定。

2、如检测到的信号，则证明室外天线处信号强

备注：对应检测到运营商的信号介于-50到-75的信号约多越好，如检测到的信号全部在-85甚至-90以上需重新选择室外天线安装位置。

3、

按图将室外天线和室内天线及检测天线接好

4、如果检测到的信号如下图说示说明增强器及接线正常。

5、将室外天线、室内天线、通讯电缆及放大器固定。

注意：如果检测到的信号低于-36，例如检测信号为-30，此时证明室外信号很强，此时要注意增强器的室内天线要距离增强器主机远点，并且距离终端的天线要远点，否则可能导致终端和增强器运行不稳定。

三、安装方案

以下为几种典型安装：方案3和方案4使用时请联系厂家进行技术指导，不要直接安装。

1、方案一

适用于95%以上现场安装

2、方案二

适用于信号源距离主机70米以上位置

3、方案三

   适用于信号源局里主机150米以上情况

4、方案四

适用于相邻两个电房都没有信号情况
