DTGH26型-导轨式

三相四线多功能电力监测仪

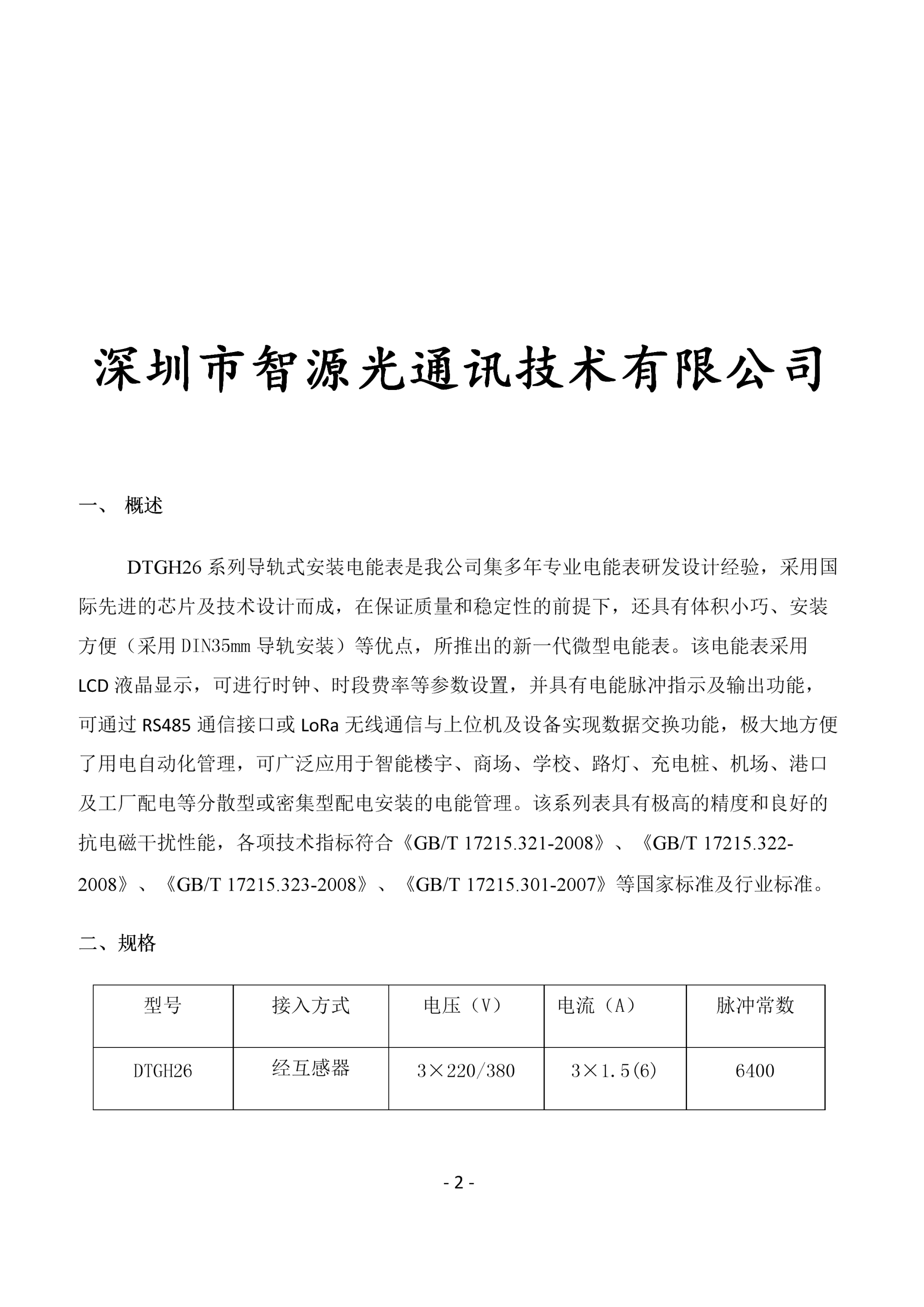

DTGH26系列导轨式安装电能表是我公司集多年专业电能表研发设计经验，采用国际先进的芯片及技术设计而成，在保证质量和稳定性的前提下，还具有体积小巧、安装方便（采用DIN35mm导轨安装）等优点，所推出的新一代微型电能表。该电能表采用LCD液晶显示，可进行时钟、时段费率等参数设置，并具有电能脉冲指示及输出功能，可通过RS485通信接口或LoRa无线通信与上位机及设备实现数据交换功能，极大地方便了用电自动化管理，可广泛应用于智能楼宇、商场、学校、路灯、充电桩、机场、港口及工厂配电等分散型或密集型配电安装的电能管理。

新一代智能型高科技网络预付费电能计量电表

DTGH26导轨式电表功能特点

配套手机APP

分时

计量

电能

计量

数据

储存

通信

功能

通讯

规约

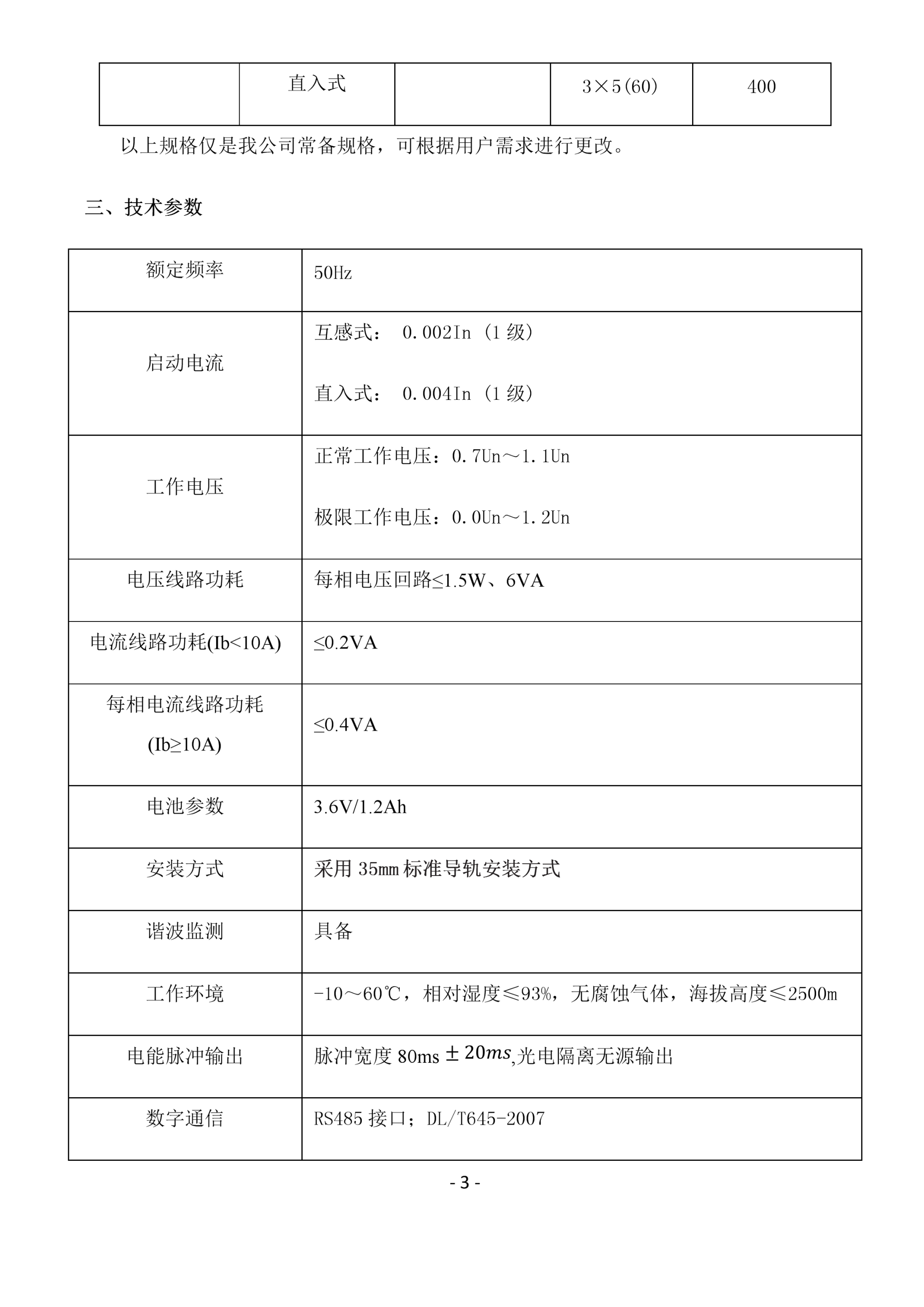

产品参数

额定频率	50Hz
启动电流	互感式： 0.002In (1级) 直入式： 0.004In (1级)
工作电压	正常工作电压：0.7Un～1.1Un 极限工作电压：0.0Un～1.2Un
电压线路功耗	每相电压回路≤1.5W、6VA
电流线路功耗(Ib<10A)	≤0.2VA
每相电流线路功耗(Ib≥10A)	≤0.4VA
电池参数	3.6V/1.2Ah
安装方式	采用35mm标准导轨安装方式
谐波监测	具备
工作环境	-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m
电能脉冲输出	脉冲宽度80ms,光电隔离无源输出
数字通信	RS485接口；DL/T645-2007 通信速率：1200、2400(默认)、4800、9600 支持扩展LoRa无线：470MHz～510MHz
外形尺寸	126×91×74（mm）

品牌电表+自组网技术+云台系统

126mm

91mm

74mm

DTGH26型-导轨式三相四线多功能电力监测仪

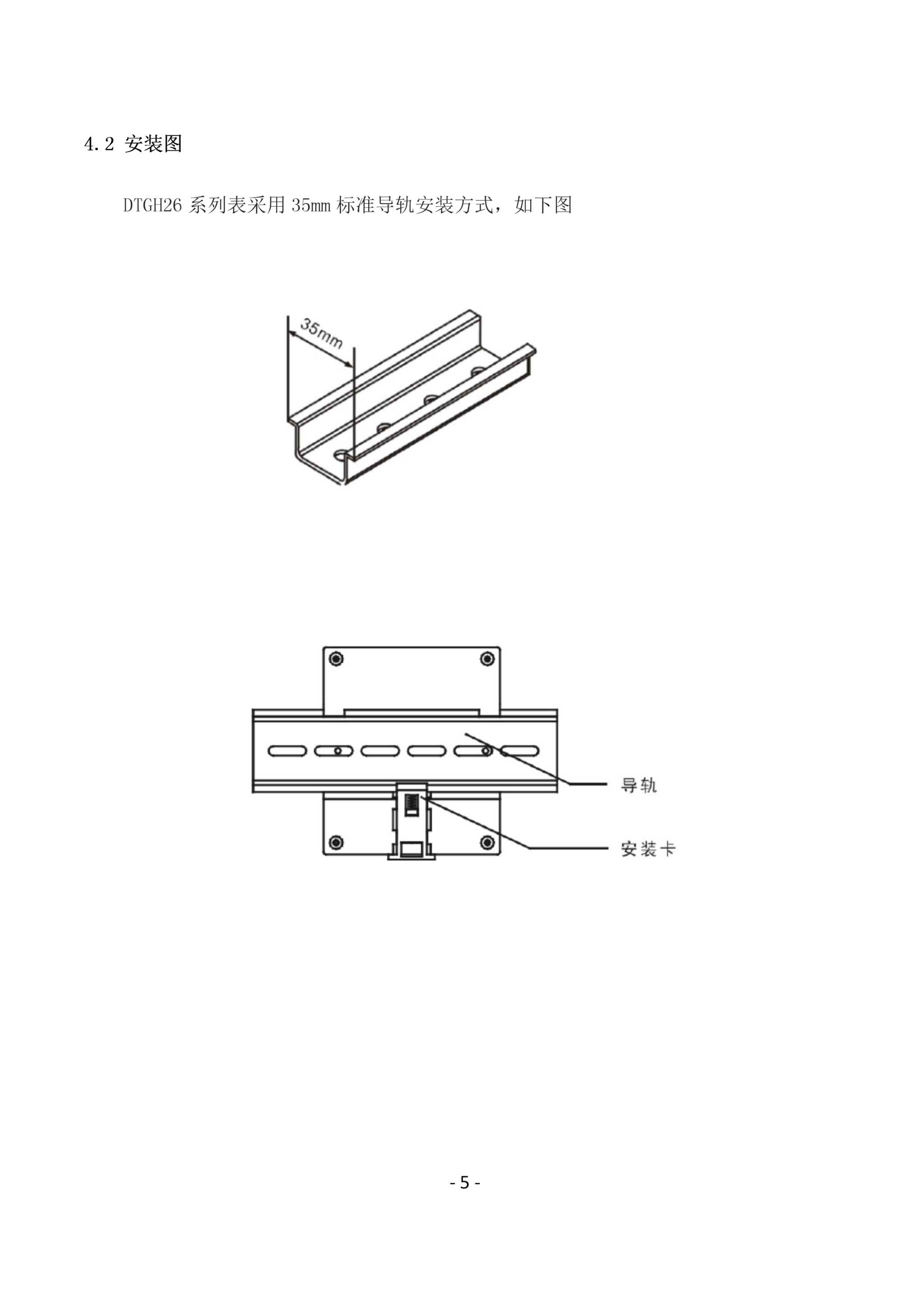

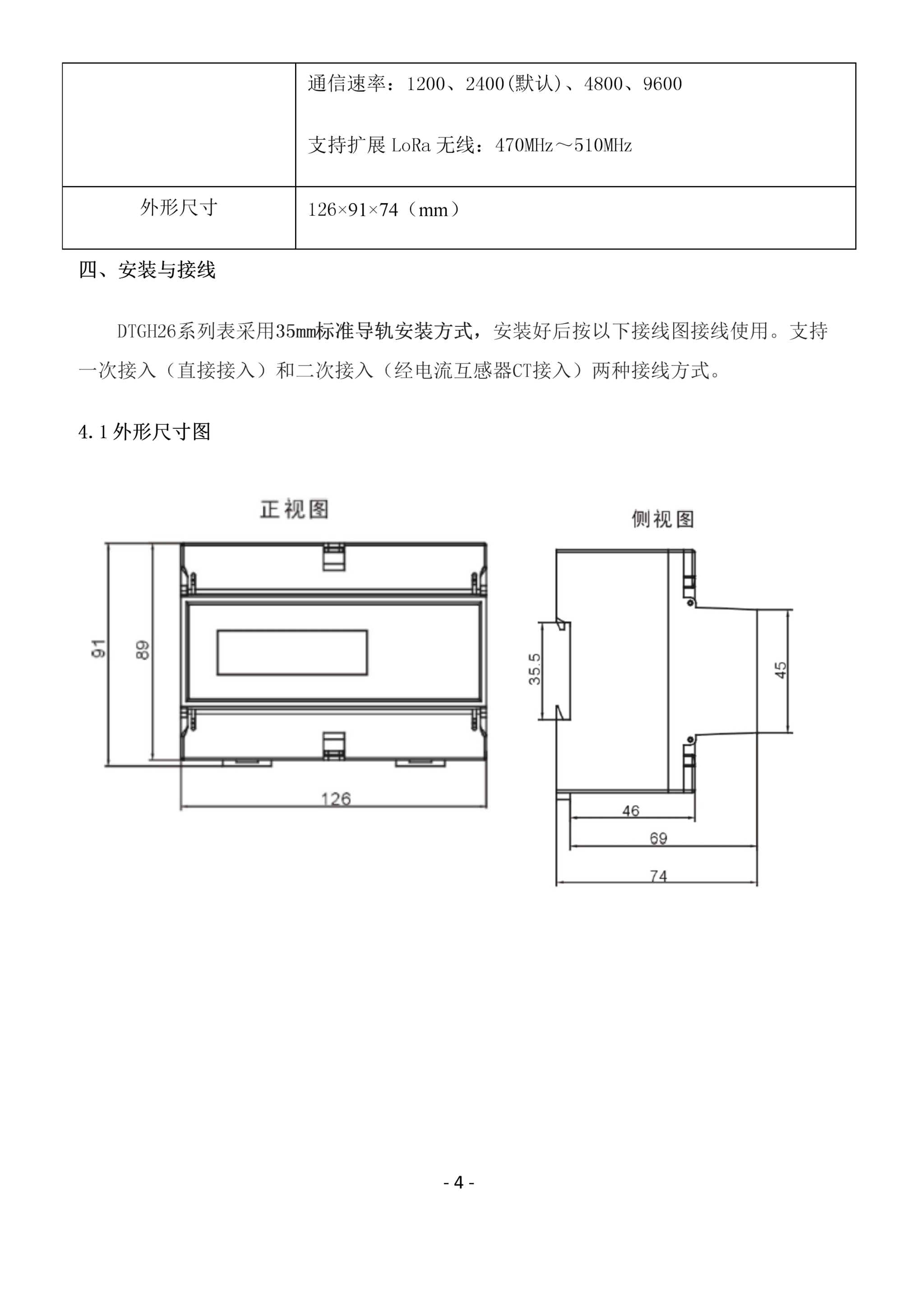

1.DTGH26导轨式三相四线电力监测仪安装图解

2.DTGH26导轨式三相四线电力监测仪接线图解

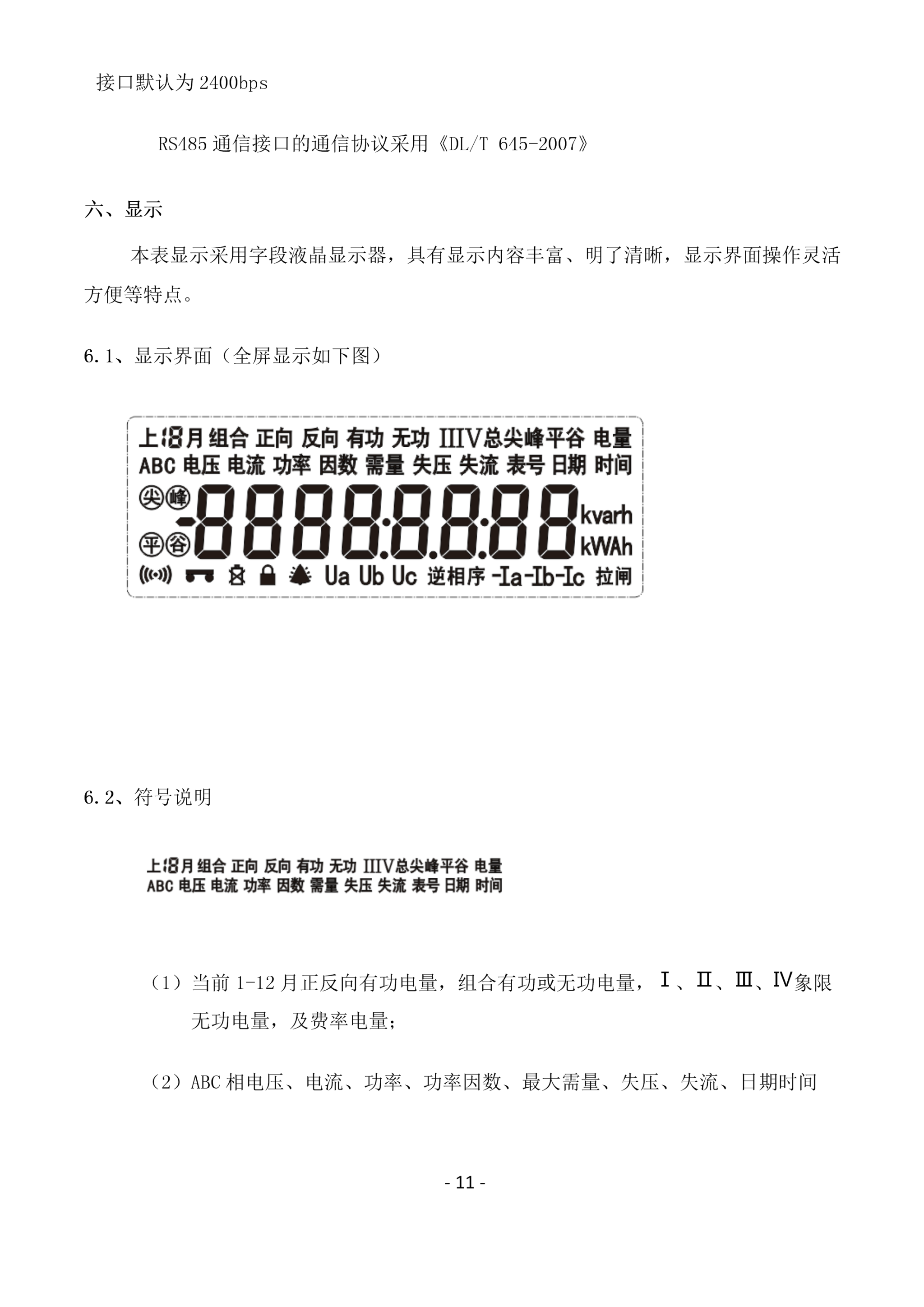

3.DTGH26导轨式三相四线电力监测仪液晶显示图解

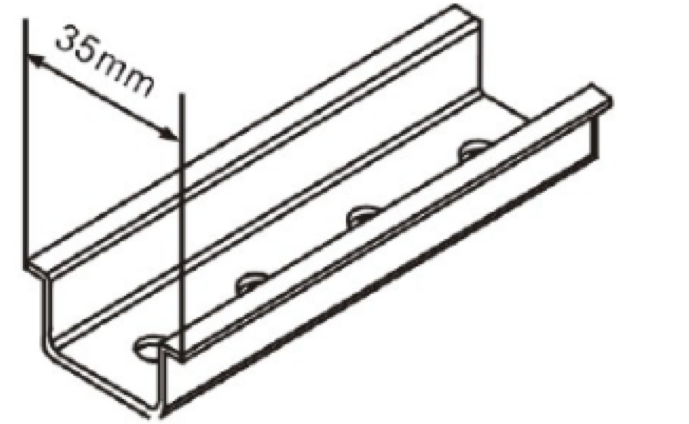

DTGH26系列表采用35mm标准导轨安装方式，安装好后按以下接线图接线使用。支持一次接入（直接接入）和二次接入（经电流互感器CT接入）两种接线方式。

不同接入方式的电能表接线图如下所示，以下的电能表接线图仅作参考（如有差异请以实物表壳上的接线图为准）

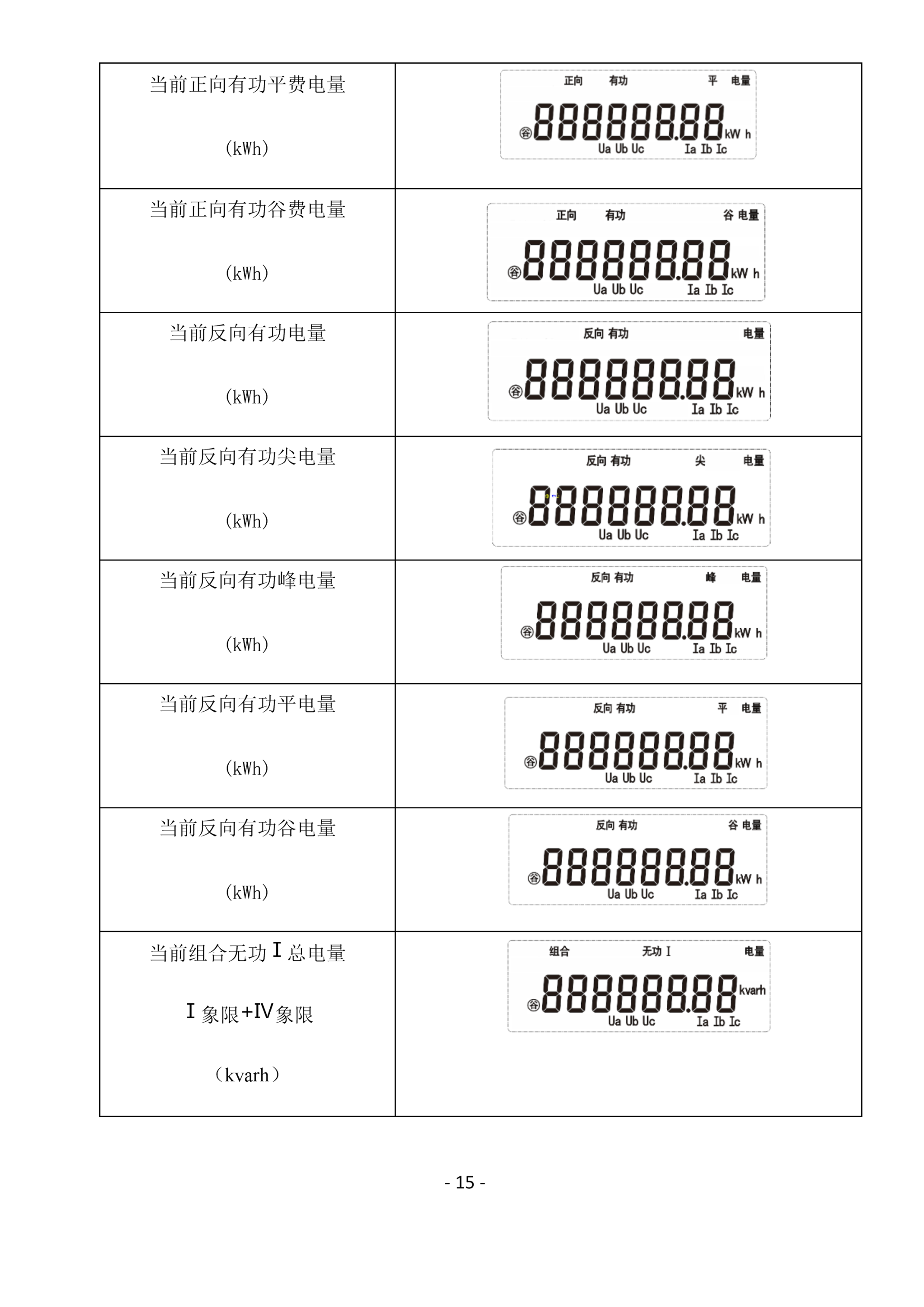

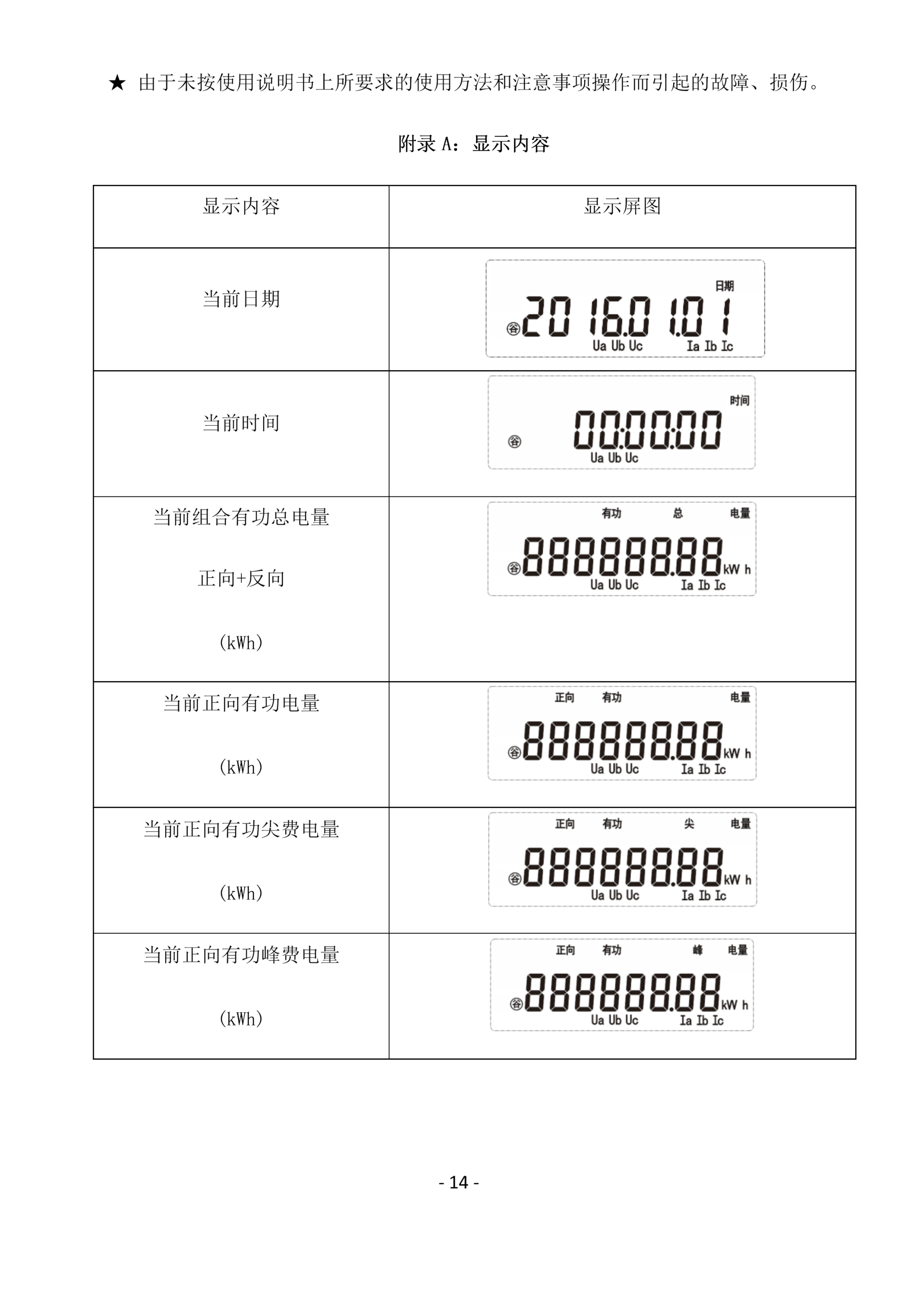

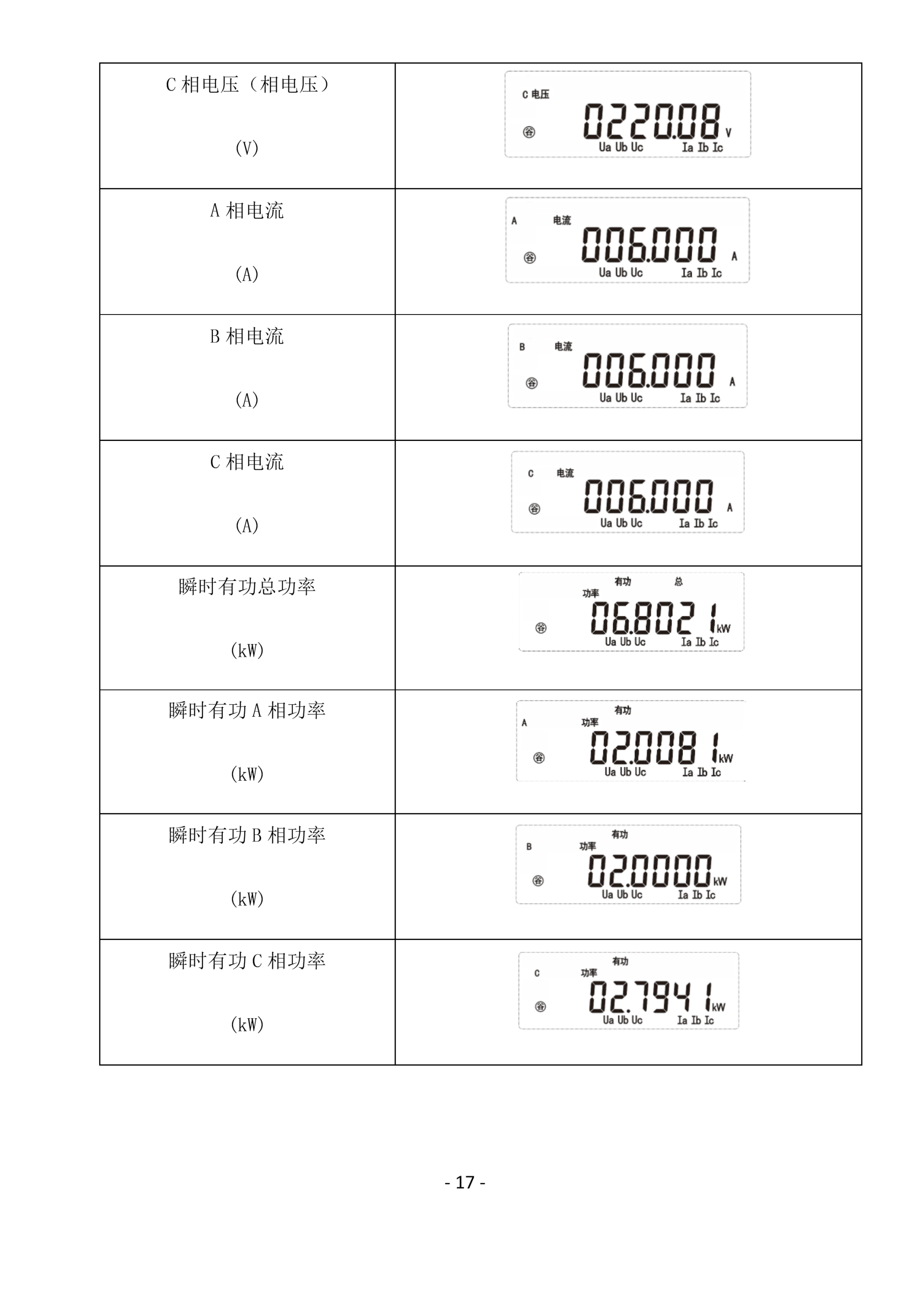

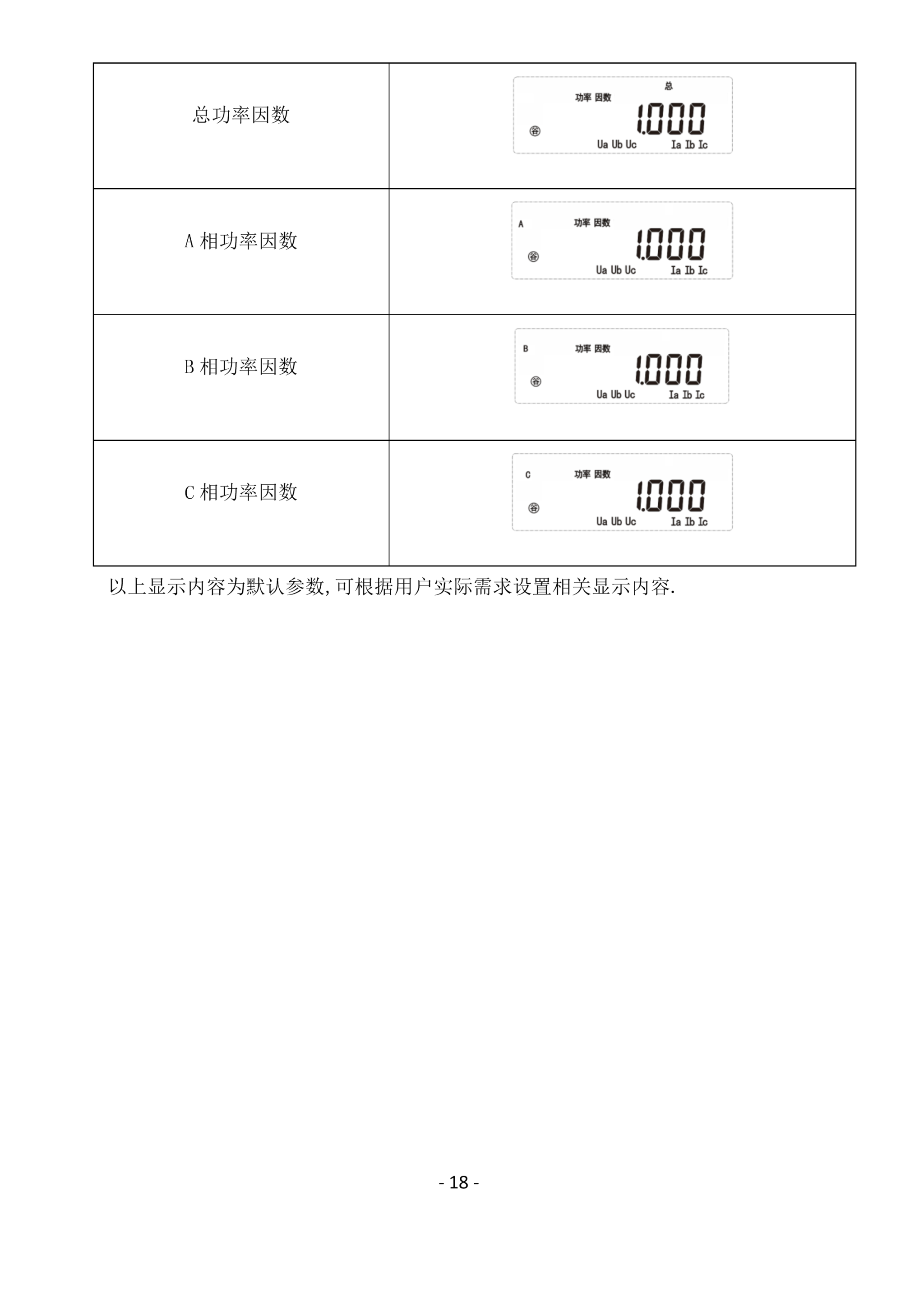

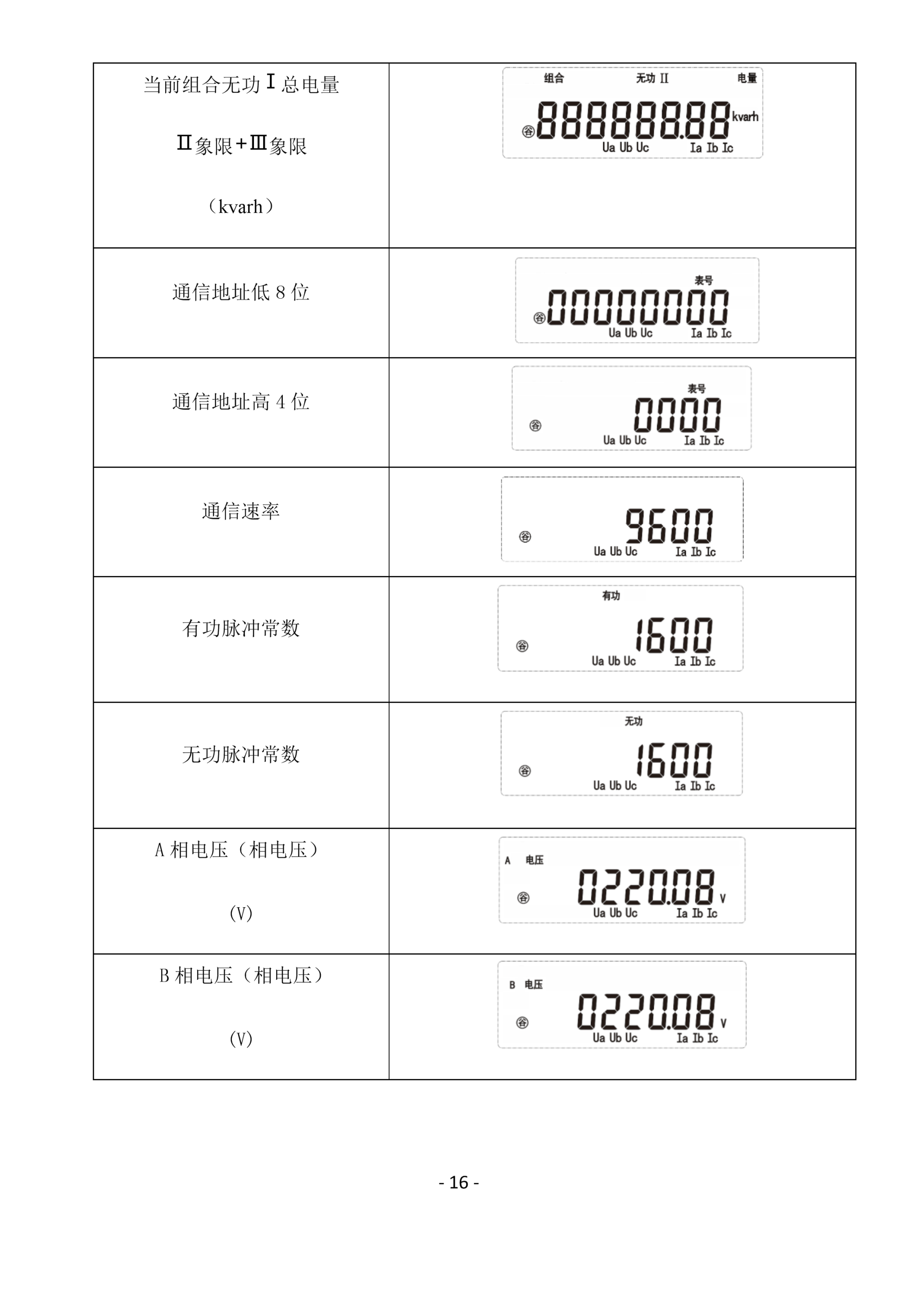

本表显示采用字段液晶显示器，具有显示内容丰富、明了清晰，显示界面操作灵活方便等特点。

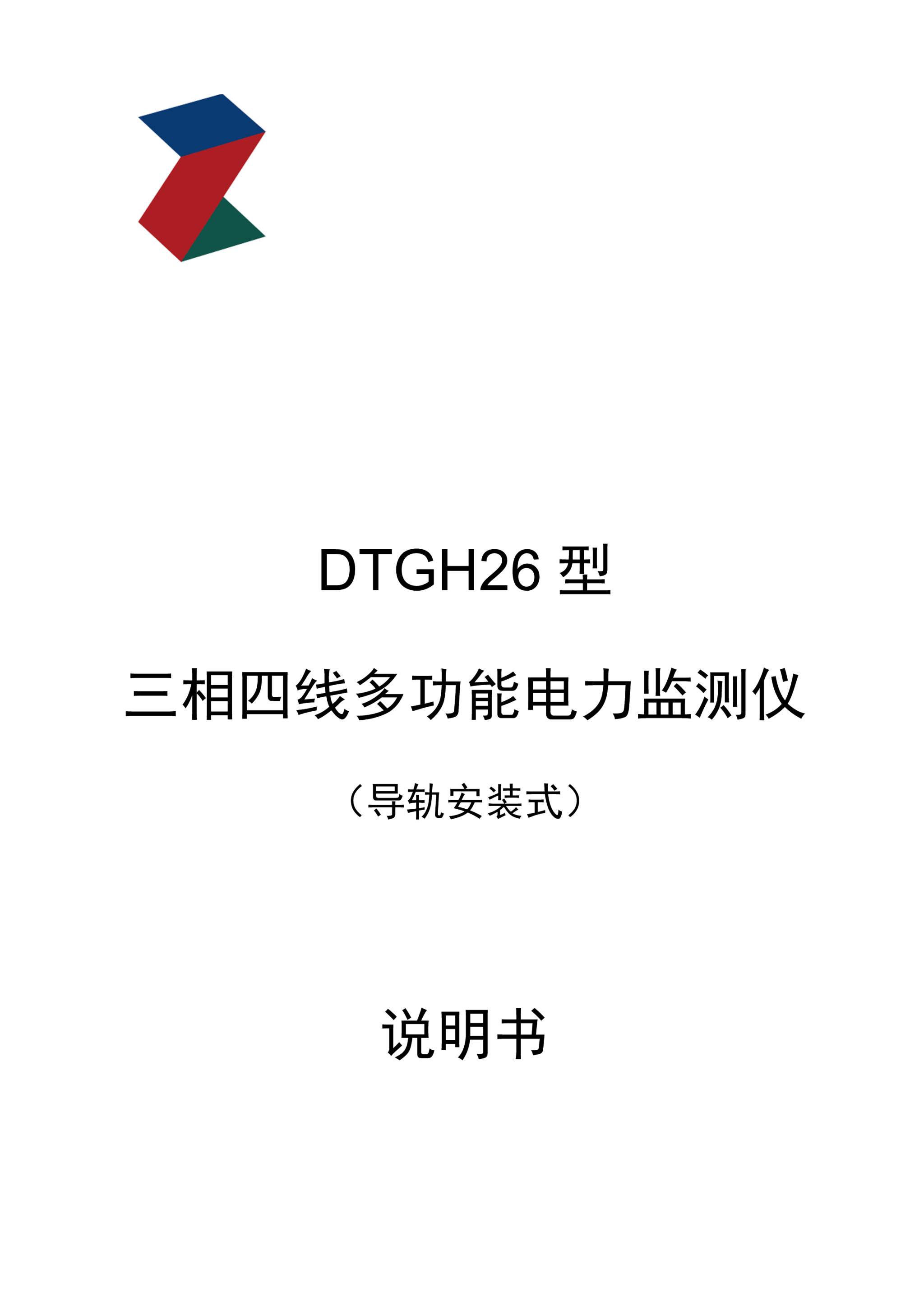

点击下载完整说明书

关于DTGH26导轨式三相电表的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.我是工厂电工，计划更换配电柜分表，空间不大，可以采用这一种吗？

可以的，该款电表采用标准35MM导轨安装。其外形尺寸为126MM*91MM*74MM，体积非常小巧，适用配电柜小空间安装。

2.这种DTGH2导轨三相表采用的是哪一种通信规约

该表采用DL/T645-2007通信规约

3.这款表支持远程自动抄表系统吗？

支持的，该表具备485通讯接口，支持远程自动抄表系统采集数据。

4.这款表计量准吗？

此款表精度为有功0.5S无功2.0，误差满足标准要求，请放心使用。

采用智源光自主研发的智能水电表设备，搭配智能化后台抄表系统，可帮助客户实现各种远程抄表、本地抄表、预付费自动拉合闸等电力管理改造
