DTGH26-T型三相四线多功能电力监测仪

（导轨安装式、外置互感器）

DTGH26系列导轨式安装电能表是我公司集多年专业电能表研发设计经验，采用国际先进的芯片及技术设计而成，在保证质量和稳定性的前提下，还具有体积小巧、安装方便（采用DIN35mm导轨安装）等优点，所推出的新一代微型电能表。该电能表采用LCD液晶显示，可进行时钟、时段费率等参数设置，并具有电能脉冲指示及输出功能，可通过RS485通信接口或LoRa无线通信与上位机及设备实现数据交换功能，极大地方便了用电自动化管理，可广泛应用于智能楼宇、商场、学校、路灯、充电桩、机场、港口及工厂配电等分散型或密集型配电安装的电能管理。该系列表具有极高的精度和良好的抗电磁干扰性能，各项技术指标符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.301-2007》等国家标准及行业标准。

新一代智能型高科技网络预付费电能计量电表

DTGH26-T型三相表的功能特点

安装

便捷

精致

小巧

直观

指示

远距

传输

低耗

长寿

通讯

规约

产品参数

型号	DTGH26-T
接入方式	电流为外接开口互感器
电压（V）	3×220/380
电压（V）	3×220/380
电流（A）	3×1 (10) 外接电流根据原来电流互感器接入电流决定
电流（A）	3×20 (120)
脉冲常数	6400
脉冲常数	100
额定频率	50Hz
启动电流	互感式： 0.002In (1级)
工作电压	正常工作电压：0.7Un～1.1Un 极限工作电压：0.0Un～1.2Un
电压线路功耗	每相电压回路≤1.5W、6VA
电流线路功耗(Ib<10A)	≤0.2VA
每相电流线路功耗(Ib≥10A)	≤0.4VA
电池参数	3.6V/1.2Ah

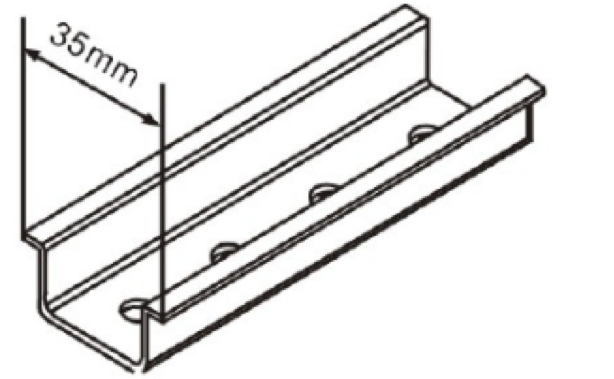

安装方式	采用35mm标准导轨安装方式
工作环境	-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m
电能脉冲输出	脉冲宽度80ms,光电隔离无源输出
数字通信	RS485接口；DL/T645-2007 通信速率：1200、2400(默认)、9600 LoRa无线：470MHz～510MHz
外形尺寸	63×91×74（mm）

品牌电表+自组网技术+云台系统

74mm

63mm

91mm

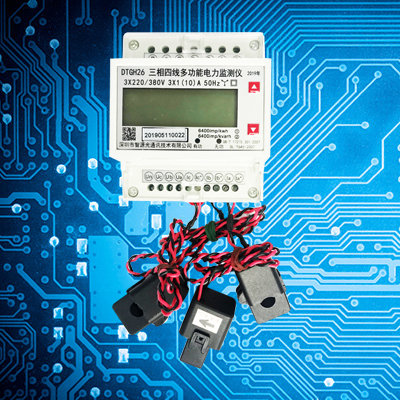

智源光DTGH26-T型导轨型三相电表，通过外接开口微型电流互感器的方式，使现场安装更简便，在不停电的状况下，通过开口的微型互感器直接卡在原来接入的电流互感器线路上，实现对线路电流的监测，实际相当于把原来电表中的电流互感器移到电表外面。

同时由于采用外接开口互感器的方式，在线路电流不超过150A时，均可直接使用该类型电表，在计量要求不高的情况下免去安装传统互感器的大量施工和省去成本较高的传统互感器。

DTGH26-T型电表，为我公司按照计量标准制造研发的监测仪表。

63mm

74mm

91mm

DTGH26-T型三相四线多功能电力监测仪的简要说明

2.产品安装图解

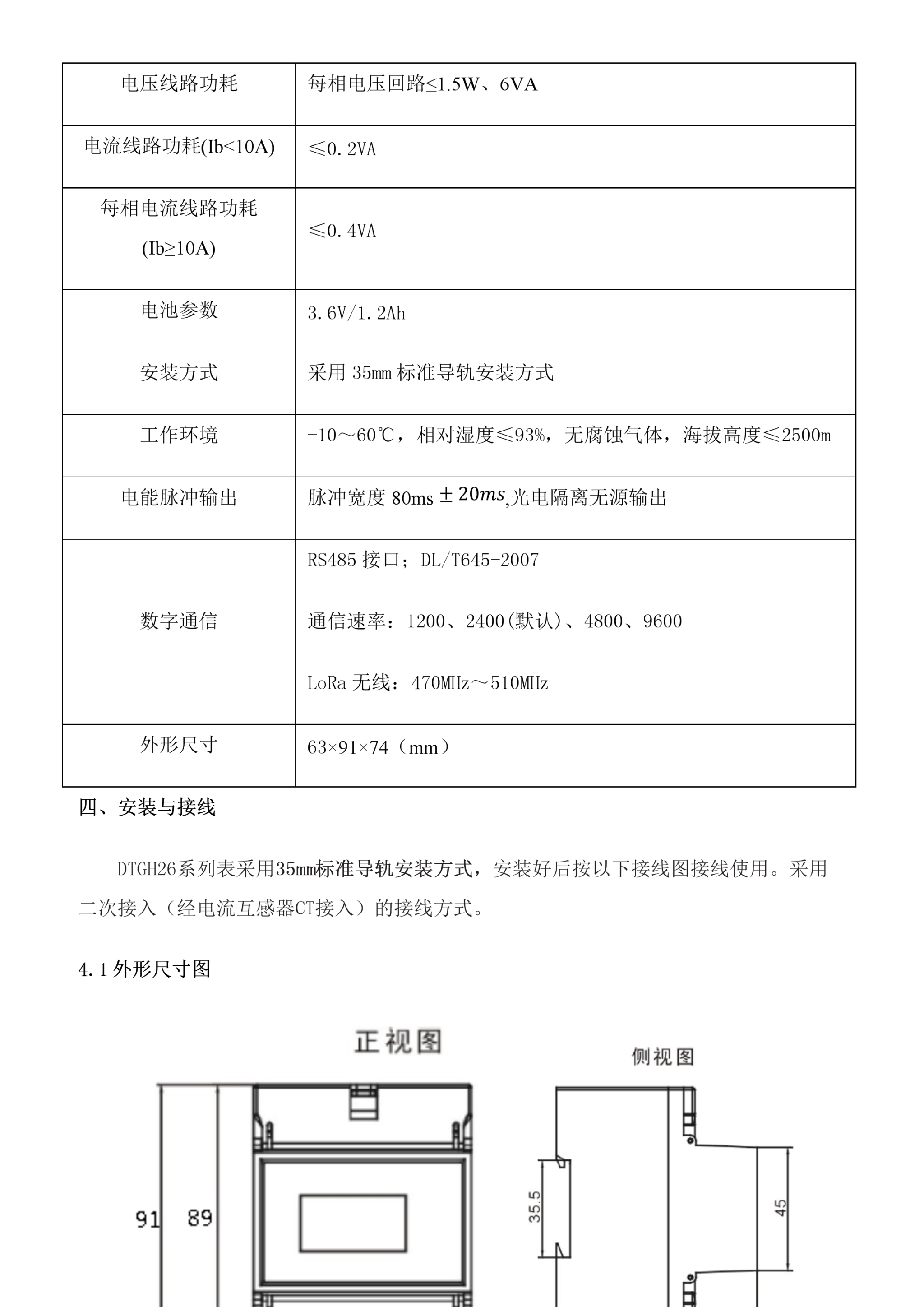

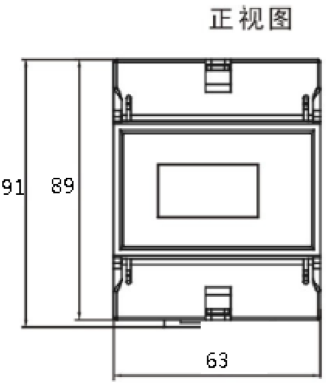

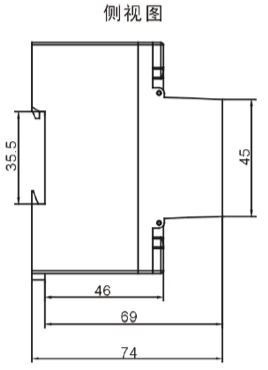

1.产品外形尺寸结构图解

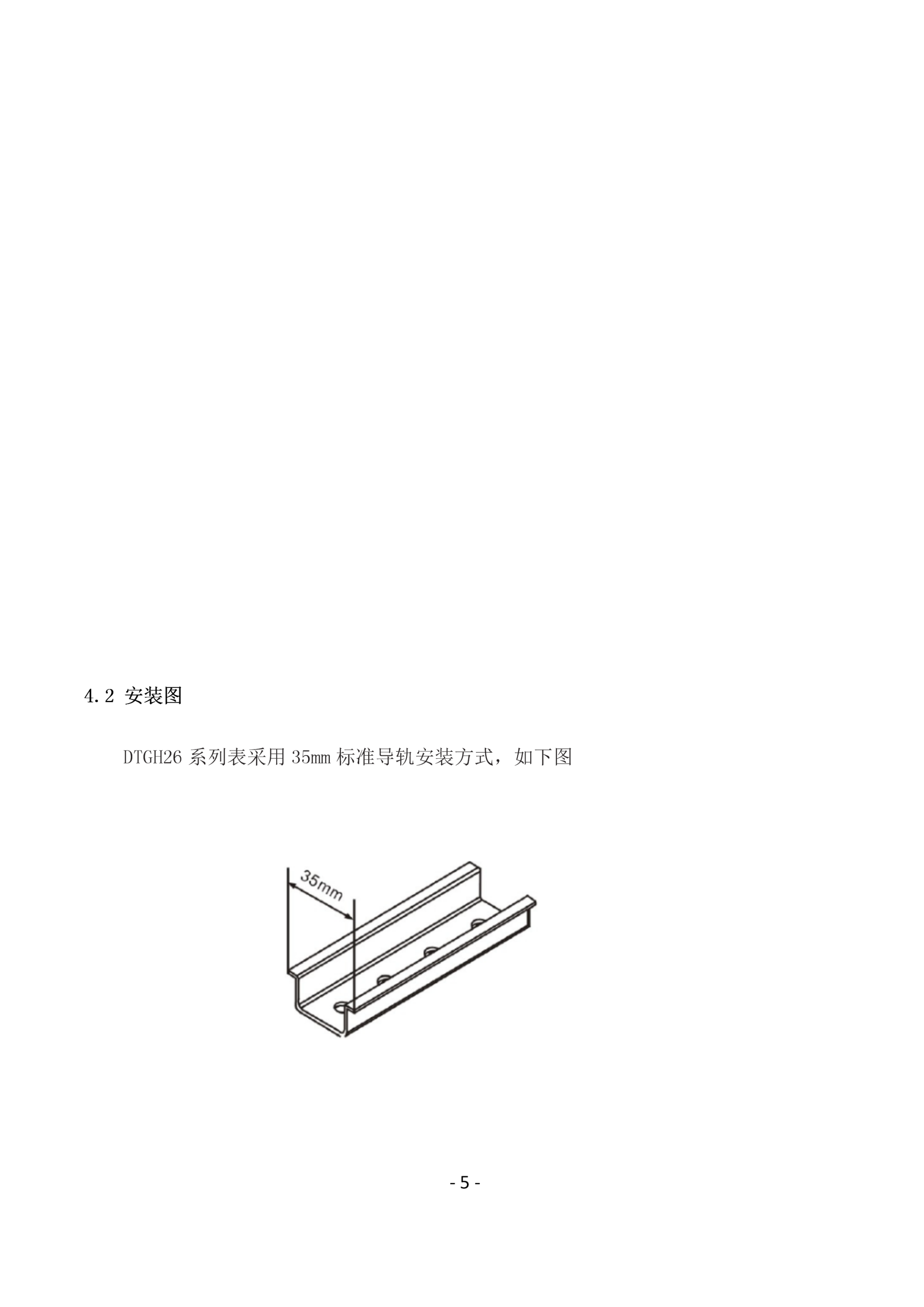

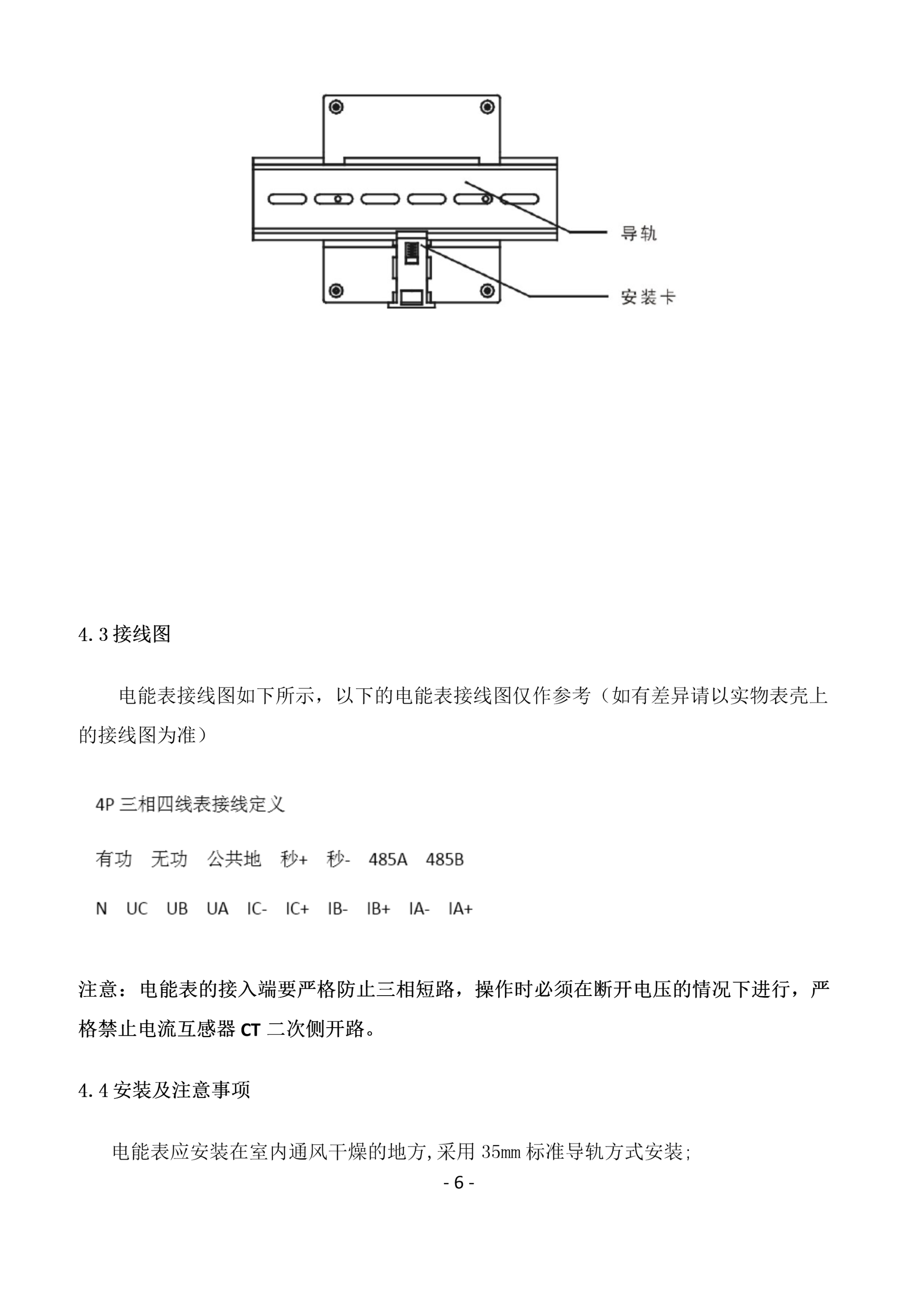

DTGH26系列表采用35mm标准导轨安装方式，安装好后按以下接线图接线使用。采用二次接入（经电流互感器CT接入）的接线方式。

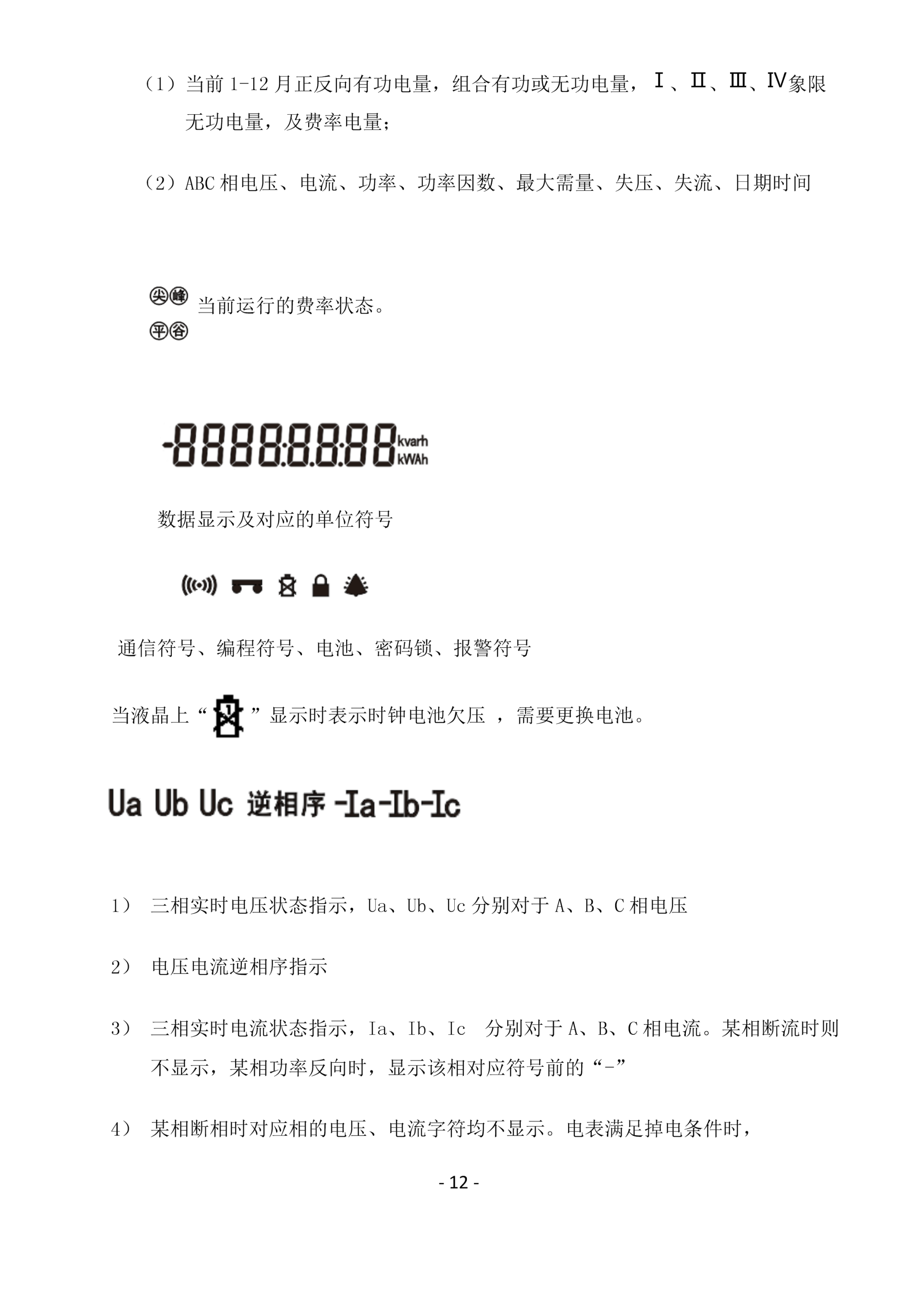

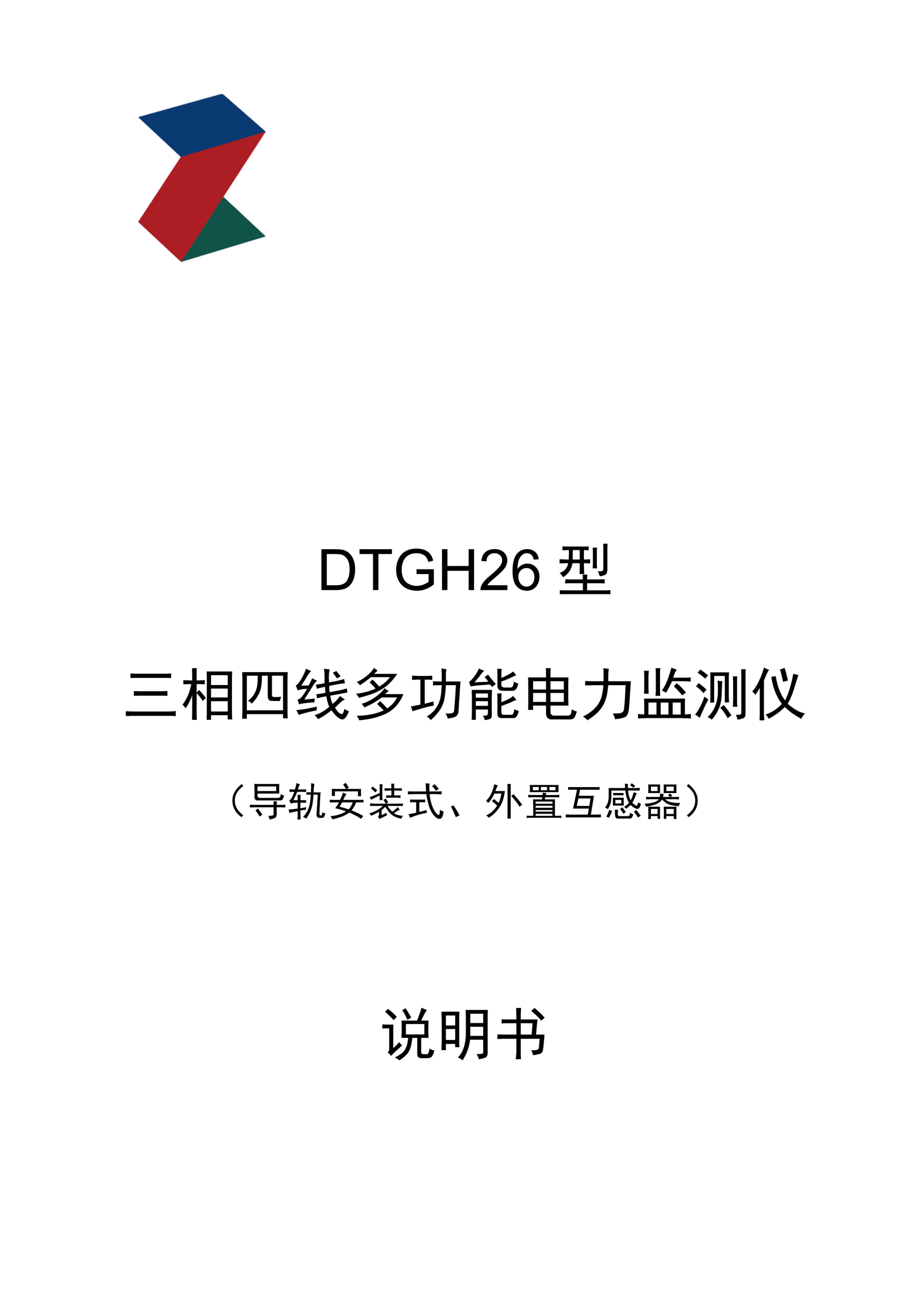

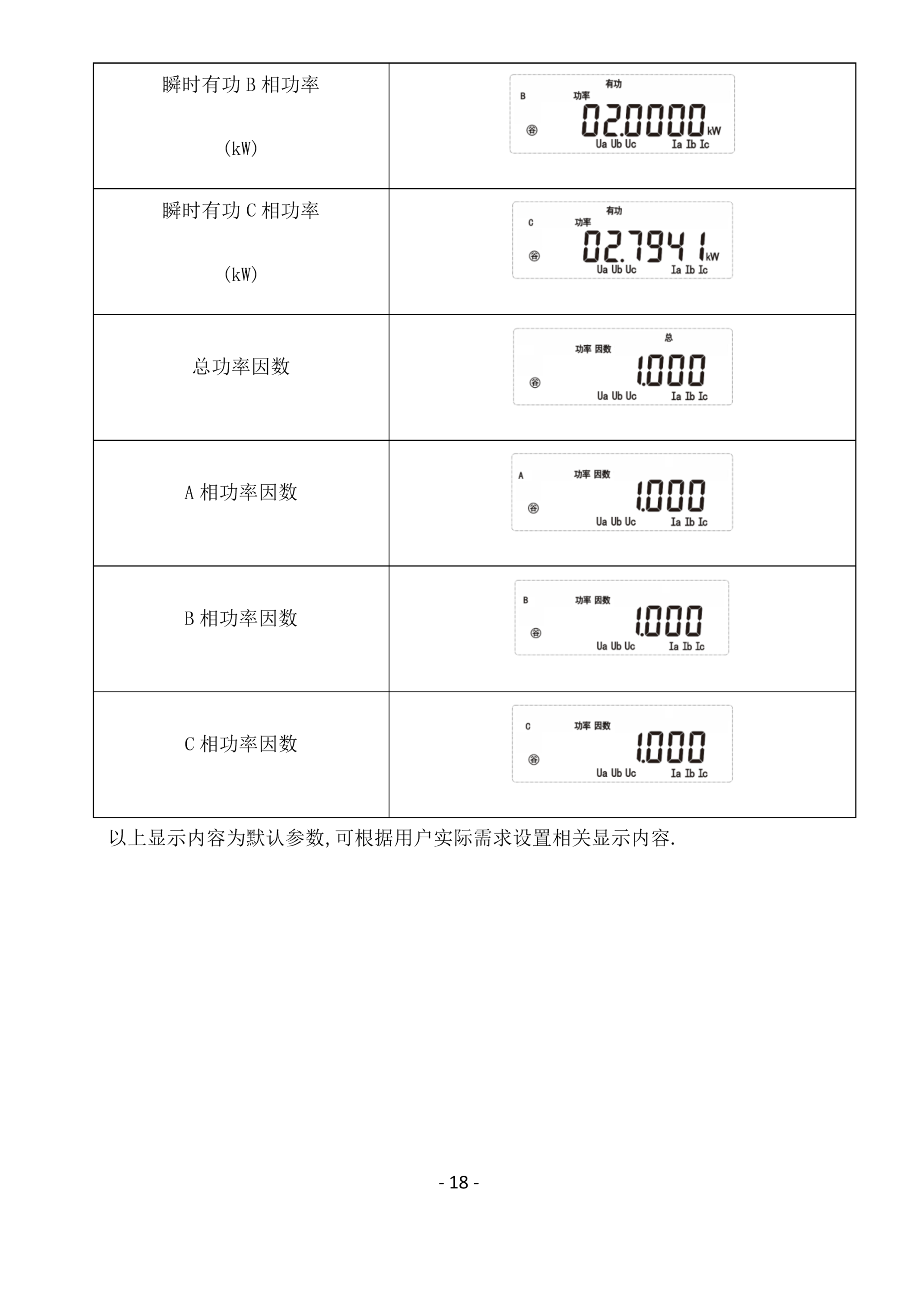

点击下载完整说明书

关于DTGH26-T型三相表的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.我是工厂业主，最近发现工厂内新装的一批分表和总表总是对不上，这个表能用作比对表吗？

可以的，DTGH26-T型导轨型三相电表，通过外接开口微型电流互感器的方式，使现场安装更简便，在不停电的状况下，通过开口的微型互感器直接卡在原来接入的电流互感器线路上，操作特别简单，您可以一对一将其安装在二次侧上，就可以排除是不是分表差异导致和总表数据对不上了。

2.我是学生宿舍负责人，计划更换原旧电表，不过表箱空间特别小，预安装的电表数量又特别多，可以采用这一种吗？

可以的，该款电表采用标准35MM导轨安装。其外形尺寸为63MM*91MM*74MM，体积非常小巧，如果这种表还不能安装的话，基本只能加装新电表箱了。

3.这种DTGH26-T型三相表采用的是哪一种通信规约

该表采用DL/T645-2007通信规约

4.这款表支持远程自动抄表系统吗？

支持的，该表具备485通讯接口，同时也支持扩展无线通讯模块

采用智源光自主研发的智能水电表设备，搭配智能化后台抄表系统，可帮助客户实现各种远程抄表、本地抄表、预付费自动拉合闸等电力管理改造
