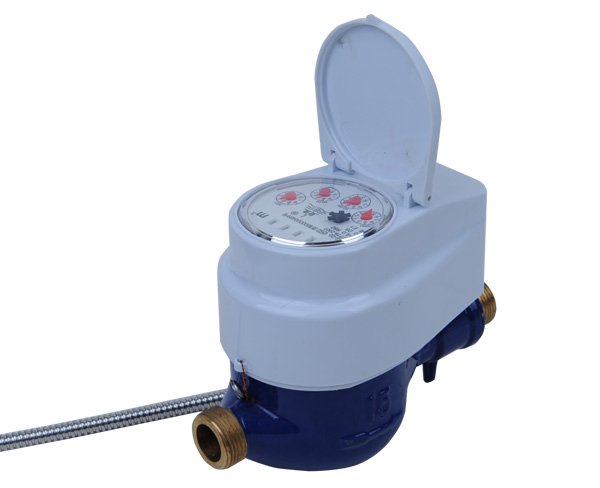

光电直读阀控水表

智源光智能水表系列光电直读阀控水表，用于家庭或一个居民单元测量流经自来水管道的水体积总量，并具有发讯传感器，可作为各种智能远程抄表系统的计量发讯仪表。

新一代智能型高科技网络预付费电能计量电表

智能光电直读阀控水表功能特点

安装

便捷

精致

小巧

直观

指示

远距

传输

低耗

长寿

通讯

规约

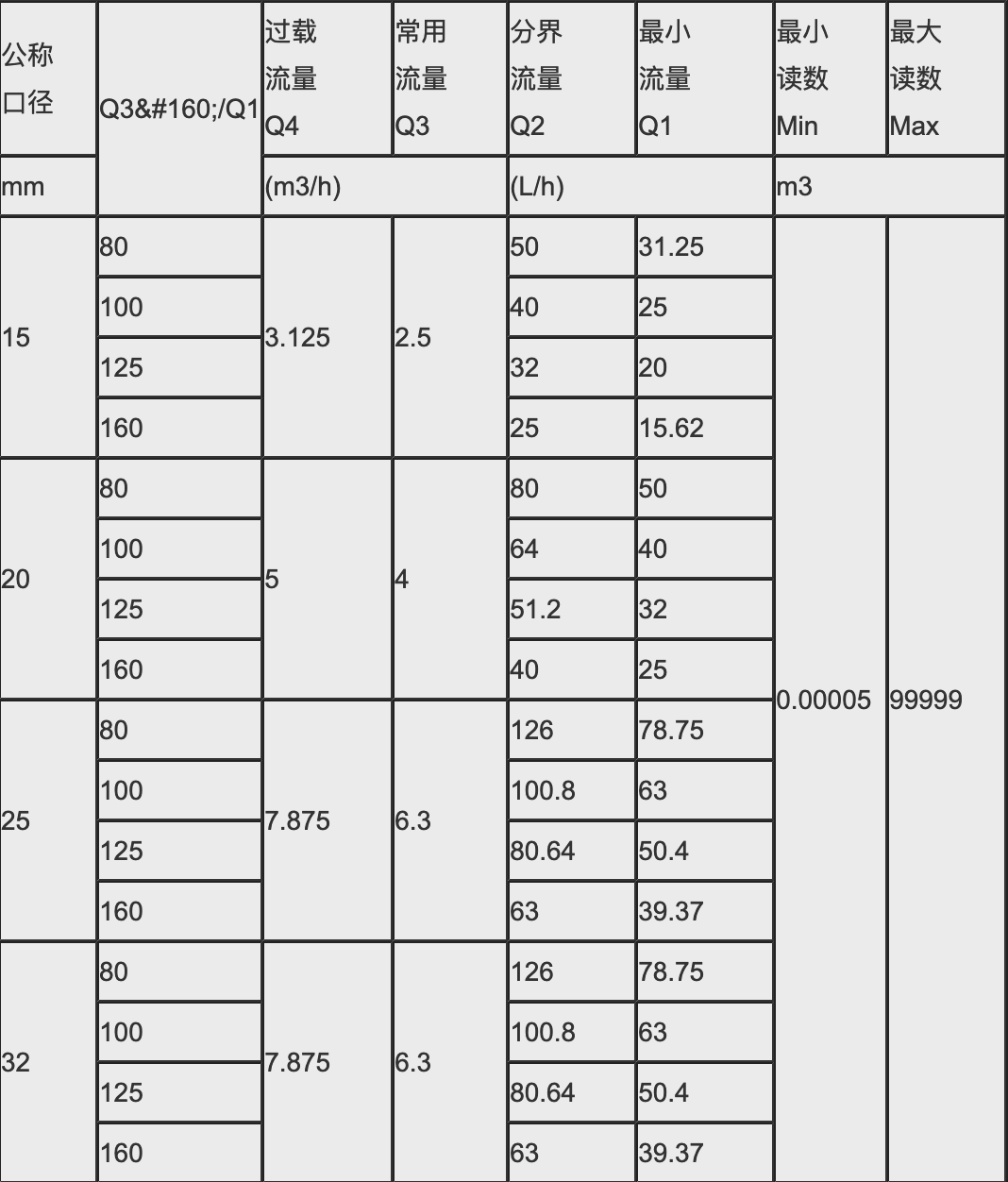

光电直读阀控水表产品参数

公称口径	Q3 /Q1	过载流量 Q4	常用流量 Q3	分界流量 Q2	最小流量 Q1	最小读数 Min	最大读数 Max
mm	Q3 /Q1	(m3/h)		(L/h)		m3
15	80	3.125	2.5	50	31.25	0.00005	99999
	100			40	25
	125			32	20
	160			25	15.62
20	80	5	4	80	50
	100			64	40
	125			51.2	32
	160			40	25
25	80	7.875	6.3	126	78.75
	100			100.8	63
	125			80.64	50.4
	160			63	39.37
32	80	7.875	6.3	126	78.75
	100			100.8	63
	125			80.64	50.4
	160			63	39.37

品牌电表+自组网技术+云台系统

光电直读阀控水表特性介绍

1.智源光光电直读阀控水表产品特点：

2.光电直读阀控水表用途：

3.直读阀控智能水表产品特点：

4.远传水表示值误差限：

3.使用条件：

符合《电子远传水表》（CJ/T224-2012）标准；

符合《饮用冷水水表和热水水表》（GB/T778.1~3-2007）国家标准；）国家标准；

工作电源：DC(9-15)V或DC(24-12)V；

采用先进的数据编码及校验方式，通讯可靠性高；

符合EMC、ESD、EMI等电子产品电磁兼容方面技术要求，处于行业领先水平；

通讯协议：M-BUS，行业通用或用户指定；

通讯传输速率：1200bps/2400bps

智源光光电直读阀控电子远传水表用于家庭或一个居民单元测量流经自来水管道的水体积总量，并具有发讯传感器，可作为各种智能远程抄表系统的计量发讯仪表。

可供选择的发讯传感器类型有干簧管，霍尔元件，光电元件等传感器；采用高可靠性传感器，搞干扰性强，使用寿命长；不改变原水表的各项技术指标；保留原水表字轮显示读数功能；采用特殊结构设计，测试手段先进，保证信号采集可靠；水表至数据采集装置的最大传输距离为150M；使用范围广，可与各种数据采集装置配合使用；干式，没式，热水，冷水任选；部分可通过普通水表的改装而实现。

从包括最小流量(qmie)到不包括分界流量(qt)的低区±5%

从包括分界流量(qt)至包括过载流量(qt)的高区±2%(热水±3%)

冷水水表工作水温：+0.1℃~+35℃

热水水表工作水湿：+0.1℃~+90℃

工作压力≤1.0MPa

关于智能光电直读阀控水表的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.光电直读水表与以前的老式水表有什么区别？怎么读数？

光电直读水表是支持远程抄表系统的电子式水表。具有压力损失小、流量大、精度高，使用寿命长等优点。计数器真空密封，读数永久保持清晰。该款水表可以直接读取当前表盘示数。

2.光电直读水表采用什么通信传输方式呢？

抄表方式采用M-BUS总线传输方式。其他传输方式可以定制化生产。

3.新建商业综合体，选择哪种水表好呢？

目前商业综合体逐步智能化。水表也同样经受了革新，为满足后期水电一体智能化抄表系统，安装水表时选择光电直读带远传功能的水表更好，这样后续对接智能化全屋系统就不用再更换水表了。

4.水表怎么看?单位是一立方还是一吨?一吨等于多少立方呢?

光电直读远传水表在计度器上显示多少数字，就是多少立方水，1立方等于1吨。就像电表用电1千瓦时等于1度一样。

采用智源光自主研发的智能水电表设备，搭配智能化后台抄表系统，可帮助客户实现各种远程抄表、本地抄表、预付费自动拉合闸等电力管理改造

各种抄表方案相关资讯

16

19-10

智慧能源管理系统方案_智慧能耗监控管理系统方案_智源光

深圳市智源光通讯技术有限公司推出的智慧能源管理系统，主要面向工矿企业、小区楼宇、学校医院、大型公共建筑需求侧的电能管理。系统规划符合国家电改“管住中间，放开两头”的思路，正好契合了能源互联网中微网的管理系统思路。通过采集需求侧和供给侧的数据，结合大数据分析。为客户提供及时、可靠的管理和需求预测功能。是一套以监测、分析为手段面向业务和技术支撑的平台。

23

19-08

公寓楼层远程水、电集抄系统方案

水表一体远程自动抄表电表采用内置通讯模块的单相电子式电能表。模块内置，直接与集中器通讯。水表通过485方式连接无线采集器，采集器通过无线方式与集中器通讯。集中器与后台之间采用4G通讯方式连接。

25

19-09

远程智能流量计抄表系统方案

9

19-11

运营商移动、联通、电信基站远程抄表方案

基站抄表平台具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。该平台采用先进的无线网络数据传输技术，对用户能耗及设备安全状况进行实时采集及告警，实现数据的集中存储和统一管理，极大地提高了工作效率，为管理、统计、分析能源使用情况提供依据。

16

19-10

商业广场智能远程抄表系统方案

后台对收费数据进行管理，可记录用户缴费情况，只要抄表机开机，会循环对电表抄读，成功抄读电表会记录抄表时间，并自动计算用户是否欠费。考虑数据安全性，对于缴费信息，需甲方通过其他方式再记录防止软件错误或人为破坏导致财务损失。

16

19-10

公寓水电表抄表_远程自动抄表方案

水、电是工业用户、居民家庭用户生产、生活必须的能源，目前节能减排已经成为全人类的共同使命，加强能源的管理，有效、合理的利用能源势在必行。我公司提供给您的用户信息统一管理、用能数据一体化计量采集管理方案，降低了运营成本并提升管理效益和服务水平，希望产品和服务能带给您良好的使用感受。

18

19-10

深圳广州东莞佛山物业公司_远程抄表预付费系统方案

电是居民家庭用户生产、生活必须的能源，目前节能减排已经成为全人类的共同使命，加强能源的管理，有效、合理的利用能源势在必行。我公司提供给您的用户信息统一管理、用能数据一体化计量采集管理方案，降低了运营成本并提升管理效益和服务水平，希望产品和服务能带给您良好的使用感受。

31

18-12

智慧能源管理系统建设方案

本智慧能源管理系统具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。该系统采用先进的无线网络数据传输技术，对用户能耗及设备安全状况进行实时采集及告警，实现数据的集中存储和统一管理，极大地提高了工作效率，为管理、统计、分析能源使用情况提供依据。

光电直读阀控RS485_M-bus智能水表

电子远传水表用于家庭或一个居民单元测量流经自来水管道的水体积总量，并具有发讯传感器，可作为各种智能远程抄表系统的计量发讯仪表。

可供选择的发讯传感器类型有干簧管，霍尔元件，光电元件等传感器；采用高可靠性传感器，搞干扰性强，使用寿命长；不改变原水表的各项技术指标；保留原水表字轮显示读数功能；采用特殊结构设计，测试手段先进，保证信号采集可靠；水表至数据采集装置的最大传输距离为150M；使用范围广，可与各种数据采集装置配合使用；干式，没式，热水，冷水任选；部分可通过普通水表的改装而实现。

马上咨询

客服电话 010-888888

产品特点：

符合《电子远传水表》（CJ/T224-2012）标准；

符合《饮用冷水水表和热水水表》（GB/T778.1~3-2007）国家标准；）国家标准；

工作电源：DC(9-15)V或DC(24-12)V；

采用先进的数据编码及校验方式，通讯可靠性高；

符合EMC、ESD、EMI等电子产品电磁兼容方面技术要求，处于行业领先水平；

通讯协议：M-BUS，行业通用或用户指定；

通讯传输速率：1200bps/2400bps

用途：

电子远传水表用于家庭或一个居民单元测量流经自来水管道的水体积总量，并具有发讯传感器，可作为各种智能远程抄表系统的计量发讯仪表。

特点：

可供选择的发讯传感器类型有干簧管，霍尔元件，光电元件等传感器；采用高可靠性传感器，搞干扰性强，使用寿命长；不改变原水表的各项技术指标；保留原水表字轮显示读数功能；采用特殊结构设计，测试手段先进，保证信号采集可靠；水表至数据采集装置的最大传输距离为150M；使用范围广，可与各种数据采集装置配合使用；干式，没式，热水，冷水任选；部分可通过普通水表的改装而实现。

主要技术参数：
